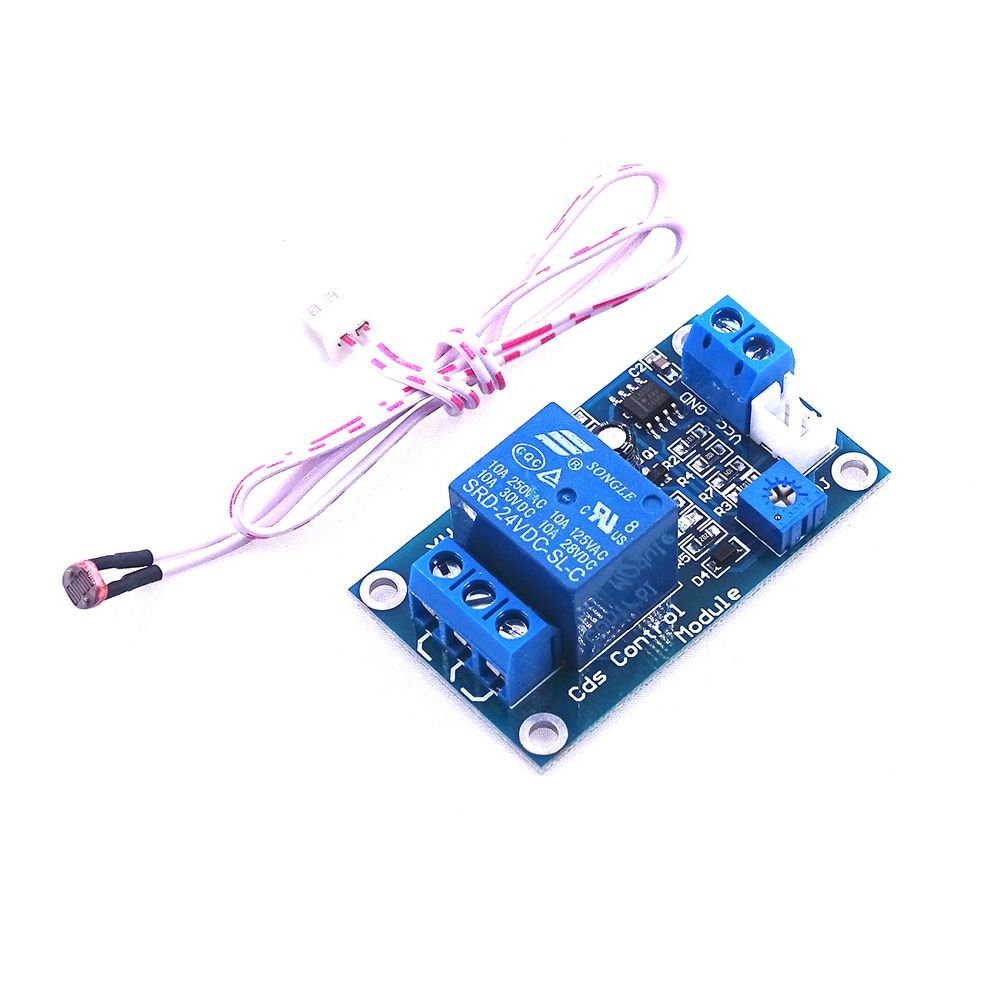

Модули фотореле XH-M131 используются в датчиках управления освещенностью.

Модуль активирует реле при определенном уровне освещенности, датчик фоторезистор подключается к плате при помощи кабеля, на конце кабеля фоторезистор с контактами в термоусадочной трубке. На модуле есть чип компаратор LM393, который определяет интенсивность света на фоторезисторе с заданным уровнем. Уровень чувствительности датчика можно регулировать с помощью подстроечного резистора.

Модуль не имеет временных таймеров включения и отключения. Срабатывает реле при превышении заданного порога чувствительности датчика. Если освещенность часто изменяет свое состояние, то и реле будет срабатывать часто.

Подключается фоторезистор к модулю с помощью проводного вывода . На плате модуля есть 2 контактора клеммника:

J1 (клеммник 1): подключается питание реле

J2 (клеммник 2): подключается нагрузка (постоянного или переменного тока)

Характеристика:

Питание модуля: 24 В

Коммутация нагрузки: 10A/AC 250 В или до 30 В DC

Индикация наличия питания: красный светодиод

Сработанное реле от датчика: синий светодиод

Размеры: 30х53 мм

Пример использования:

Освещение улицы

Включение фар автомобиля

Датчики света
