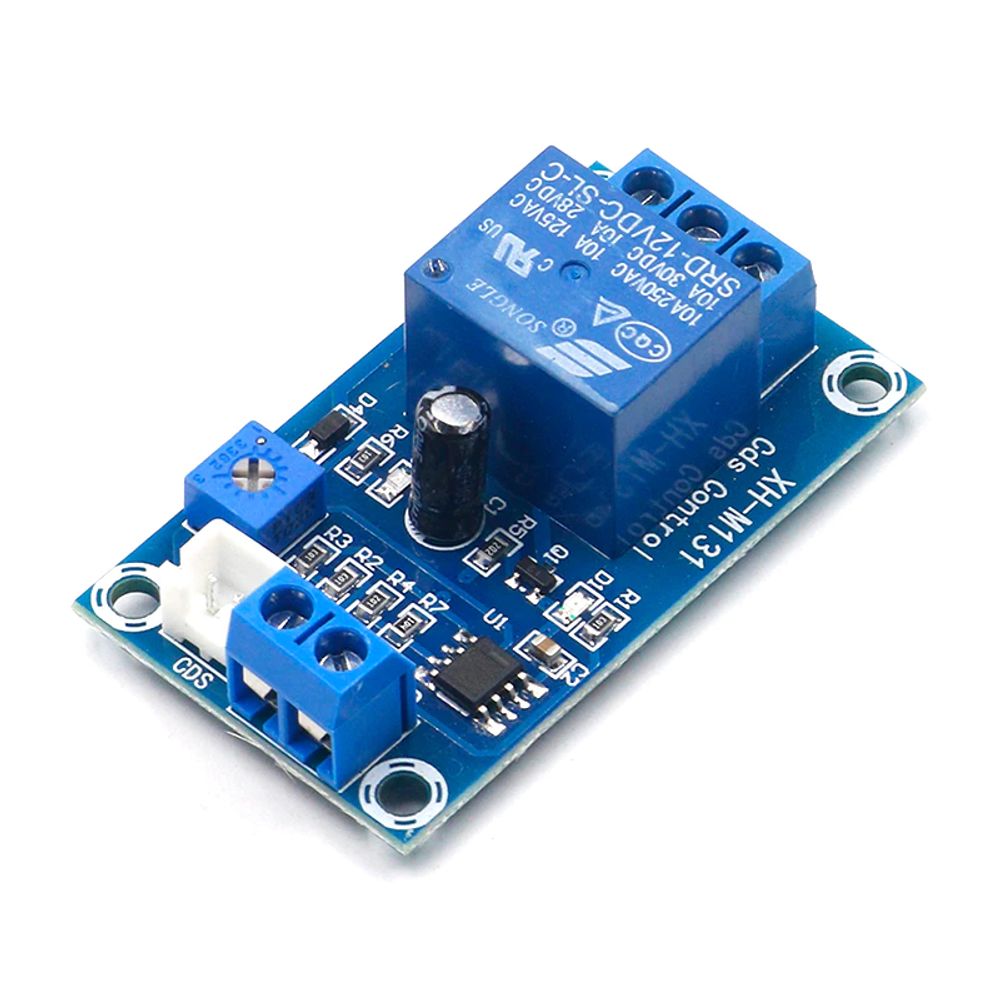

Модули фотореле XH-M131 используются в датчиках управления освещенностью.

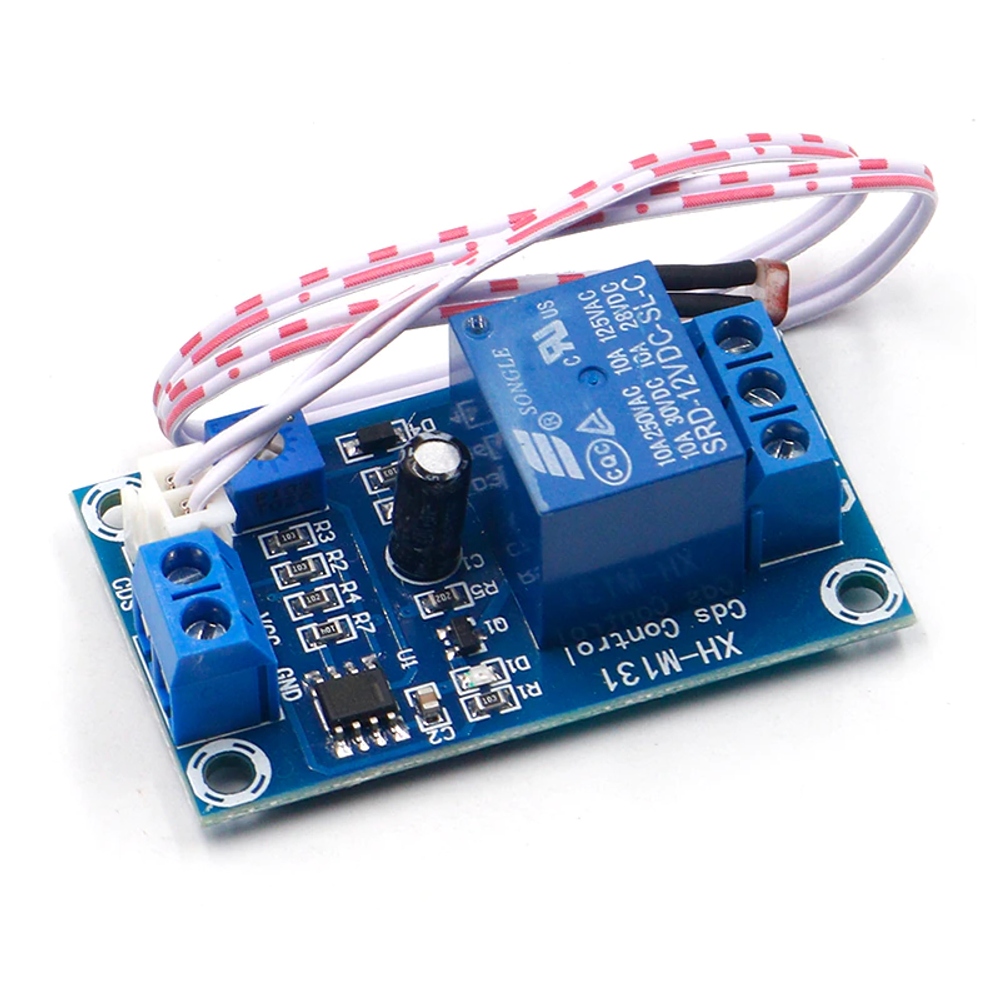

Модуль активирует реле при определенном уровне освещенности, датчик фоторезистор подключается к плате при помощи кабеля, на конце кабеля фоторезистор с контактами в термоусадочной трубке. На модуле есть чип компаратор LM393, который определяет интенсивность света на фоторезисторе с заданным уровнем. Уровень чувствительности датчика можно регулировать с помощью подстроечного резистора.

Модуль не имеет временных таймеров включения и отключения. Срабатывает реле при превышении заданного порога чувствительности датчика. Если освещенность часто изменяет свое состояние, то и реле будет срабатывать часто.

Подключается фоторезистор к модулю с помощью проводного вывода.

На плате модуля есть 2 контактора клеммника:

1. J1 (клеммник 1): подключается питание реле

2. J2 (клеммник 2): подключается нагрузка (постоянного или переменного тока)

Характеристика:

1. Питание модуля: 12 В

2. Коммутация нагрузки: 10A/AC 250 В или до 30 В DC

3. Индикация наличия питания: красный светодиод

4. Сработанное реле от датчика: синий светодиод

5. Размеры: 30х53 мм

Пример использования:

1. Освещение улицы

2. Включение фар автомобиля

3. Датчики света
