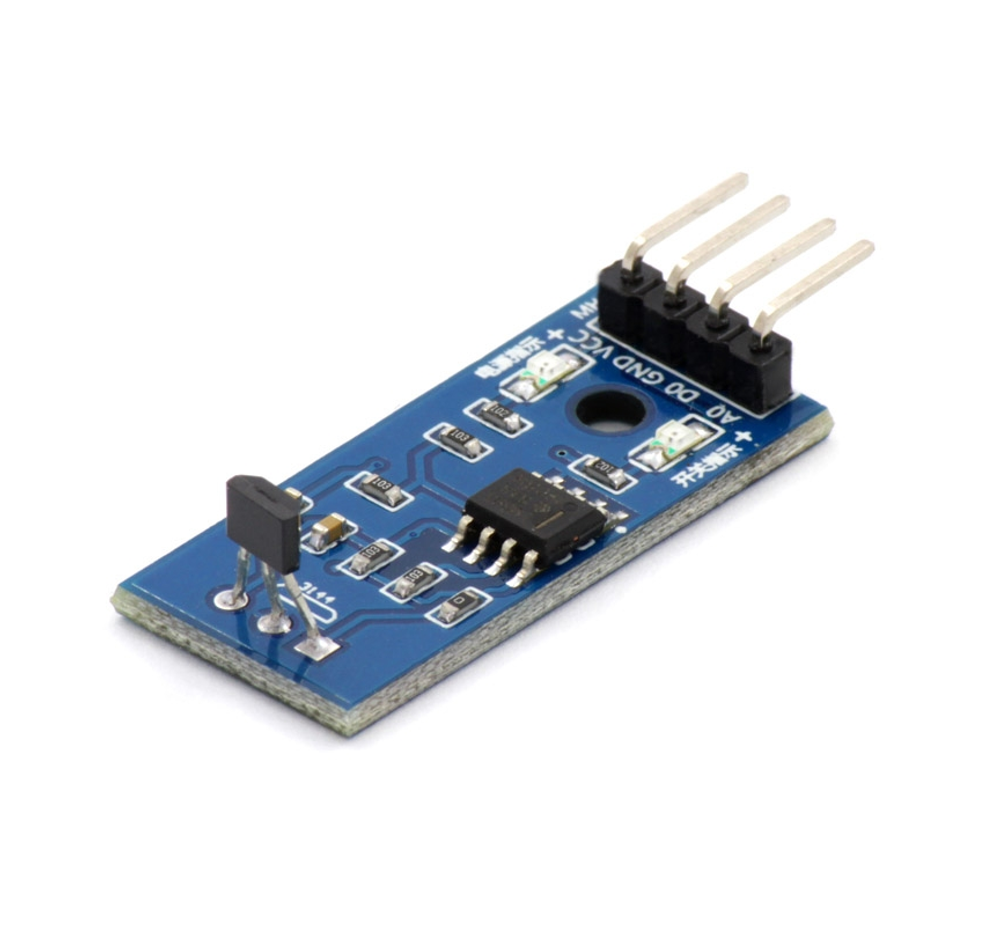

Модуль датчика Холла 3144E представляет собой сборку со всей необходимой обвзякой для самого датчика эффекта Холла, дающую на выходе два типа сигнала: аналоговый (AO) и цифровой (DO). Таким образом, можно подключить аналоговый выход модуля к АЦП вашего микроконтроллера, или фиксировать изменения состояния на цифровом выходе с помощью любого порта ввода-вывода. Для получения цифрового сигнала применен компаратор LM393.

На плате предусмотрены два светодиода. Красный говорит о наличии питания, а зеленый светится, когда на выходе DO установлен 0.

Модуль имеет следующую контактную группу:

VCC — питание;

GND — земля, общий провод;

DO — цифровой выход;

AO — аналоговый выход.
