Генерирует треугольные волны с низким искажением, квадратные и синусоидальные волны от 10 Гц до 450 кГц. Синусоидальная волна используется для тестирования сигналов, приводных сигналов, несущих частотных сигналов; квадратная волна используется для переключения сигналов, триггерных сигналов и т. д.; треугольная волна в основном используется для сканирования сигналов. Необходимые параметры выходного сигнала устанавливаются с помощью переменных резисторов и перемычек.

Характеристика:

Рабочее напряжение: 12 В - 15 в

Выход: треугольная волна, квадратная волна и синусоидальная волна

Частотный диапазон: 10 Гц - 450 кГц

Коэффициент заполнения: 2- 95%

Выходной сигнал: 0.1 -11В

Синусоидальная волна с низким искажением: 1%

Диапазон рабочего цикла: от 2% до 98%

Треугольная волна выходная линейность: 0.1%

Рабочая температура: 0 ~ 70 ℃

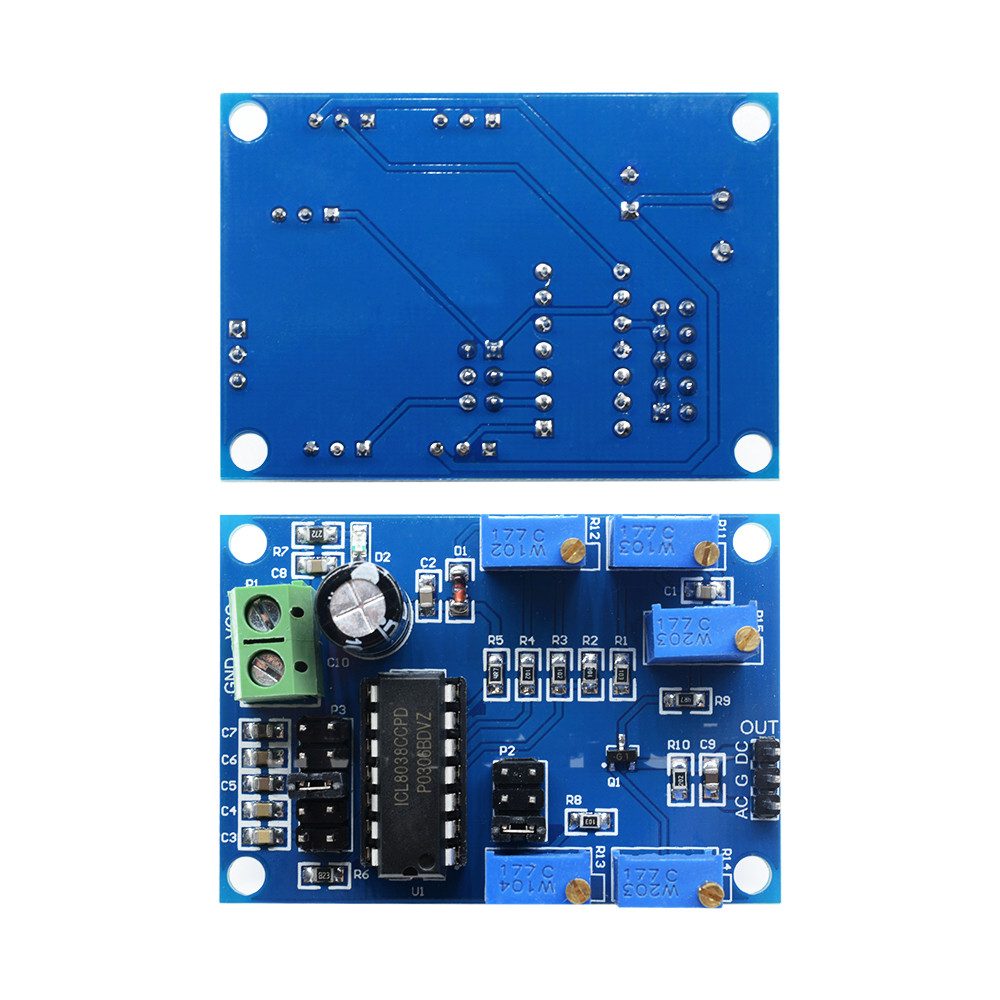

Размер платы: 54,5*37,8 мм

Функция:

VCC,GND: Рабочее напряжение

Переменный ток: с выходом смещения постоянного тока

G: земля

DC: чистый сигнал на выходе

R11: регулировка частоты

R12: Регулировка рабочего цикла квадратной волны

R13: линейная регулировка синусоидальной волны

R14: Регулировка амплитуды

R15: линейная регулировка квадратной волны

Джемпер P2: выбор формы волны (треугольные, квадратные или синусоидальные волны)

Перемычка P3: выбор диапазона частот

10 Гц-450 Гц

90 Гц-1,5 кГц

940 Гц-15 кГц

6 кГц-120 кГц

20 кГц-450 кГц
