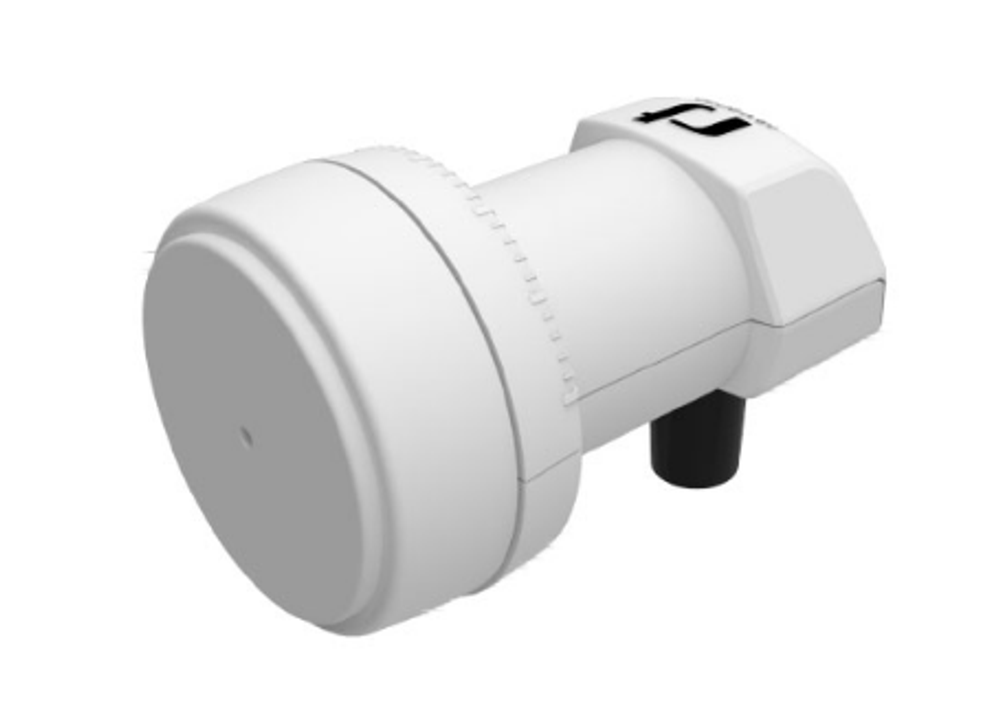

Оптимизирован для приема сигналов в круговой поляризации в верхнем частотном диапазоне. Он имеет гетеродин LO с частотой 10,75 ГГц, полностью поддерживает вещание высокой четкости и обеспечивает отличные показатели шума.

Разработанный в соответствии со строгими техническими требованиями и изготовленный по самым высоким стандартам качества, этот конвертер идеально подходят для приёма частот НТВ Плюс и Триколор.

Основные особенности:

Частота гетеродина LO 10,75 ГГц

Низкий фазовый шум

Соответствие HDTV DVB-S2

Низкий коэффициент шума

Низкое энергопотребление

Высокая развязка по кросс-поляризации

Высокая стабильность частоты

Технические Характеристики:

Диапазон входной частоты 11.7 ГГц ~ 12.75 ГГц

Диапазон выходной частоты 950 МГц ~ 2000 МГц

Частота гетеродина LO 10.75 ГГц

Коэффициент шума 0.8 dB typ.

Температурный дрейф LO ± 2 МГц

Погрешность частоты гетеродина при 25 ° C ±1 МГц

Поляризация: Круговая

Фазовый шум гетеродина при 1 kHz -70 дБн / Гц макс.

Фазовый шум гетеродина при 10 kHz -80 дБн / Гц макс

Фазовый шум гетеродина при 100 kHz -90 дБн / Гц макс.

Коэффициент усиления 55 dB ~ 65 dB

Пульсация усиления (в полосе пропускания более 26 МГц) ±1 dB

Вариация усиления (во всем диапазоне) ±3 dB

Отклонение изображения 40 dB min.

Точка компрессии 1 дБ (на выходе) 0.0 dBm min.

Развязка по кросс-поляризации 18 dB min.

Управляющий сигнал LHCP 10.5 V ~ 14.5 V

Управляющий сигнал RHCP 15.5 V ~ 21.0 V

Выходной КСВН 2.0 : 1

Уровень паразитных искажений -60 dBm max.

Потребление тока 100 mA max. @ 10.5 V ~ 21.0 V

Рабочая Температура -30 °C ~ +60 °C

Выходное сопротивление 75 Ω

Тип выходного разъема F-тип (female)

Вес 90 g
