Контроллер асинхронного двигателя SS-22 предназначен для управления скоростью однофазным электродвигателем со встроенной обратной связью (тахогенератором) типа YT и подобных двигателей и мотор-редукторов других производителей (RGN, RGU и т.д.) Подходит для всех серий регулируемых приводов мощностью от 6 Вт до 250 Вт с однофазным напряжением питания.

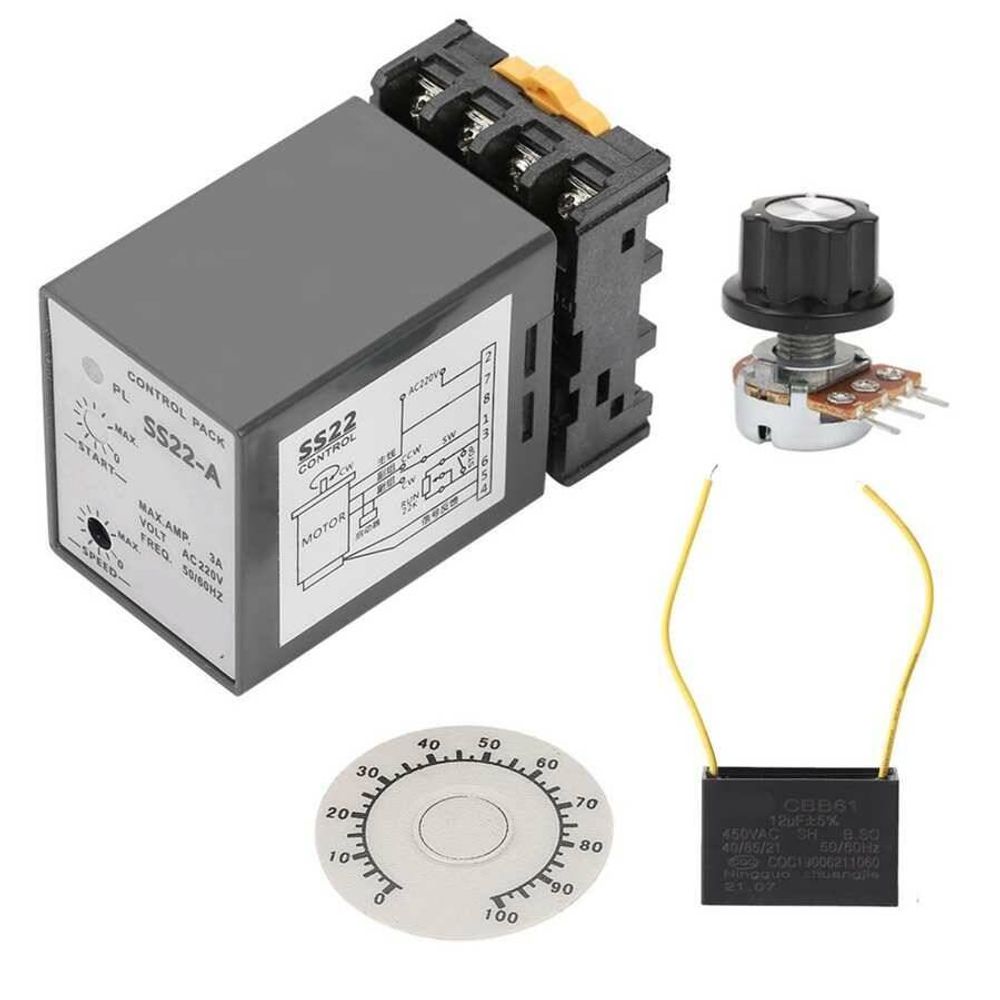

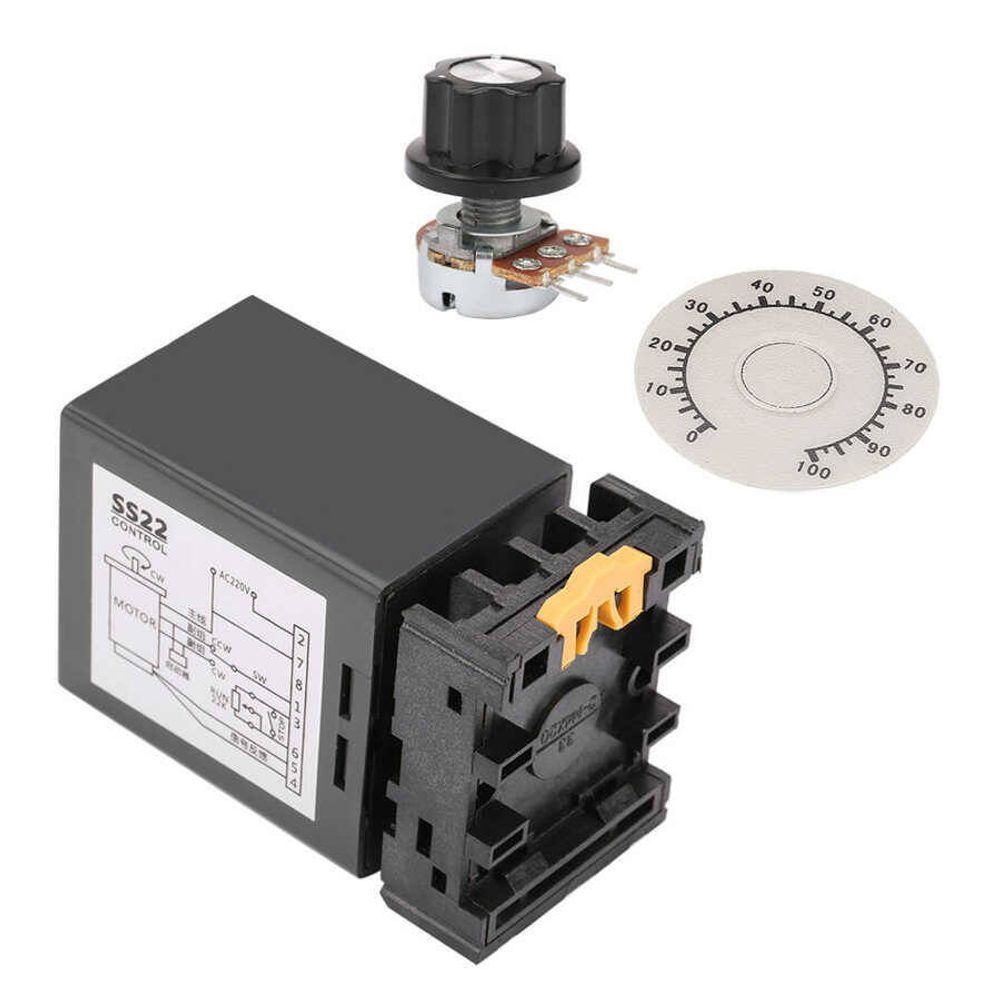

Комплект поставки включает в себя регулятор скорости SS-22, потенциометр 20 кОм и небольшую панель-шкалу для крепления на приборную панель. Фазосдвигающая ёмкость подключается в клеммы блока SS-22 (конденсатор входит в комплект). Контроллер позволяет только регулировать обороты мотора, направление вращения вала электродвигателя задается переключением обмоток при подключении к контроллеру.
Схема управления универсальная - подходит для моторов любой мощности с пятью выводами (три - обмотки двигателя, два - тахогенератор) с током потребления до 5 Ампер. В блоке на передней (верхней) грани есть подстроечный потенциометр - в случае, если регулировать обороты часто не нужно и есть доступ к контроллеру, можно обойтись встроенным потенциометром - выкрутить необходимую скорость отверткой, для продолжительной эксплуатации с более удобным способом управления скоростью используется внешний потенциометр.
Блок предназначен для монтажа на рейку DIN 35 мм и имеет компактные размеры (80 x 40 x 60 мм). Такие малогабаритные регуляторы скорости чрезвычайно распространены в китайском оборудовании - в шкафах управления станками, конвейерами, в печатных машинах, вендинговых автоматах, в пищевом оборудовании и т.д. Блок совместим с подобными регуляторами Oriental Motor, TWT и другими (обозначение speed control unit, control pack и т.д.)
Характеристики:
1. Небольшие размеры, точность, широкий диапазон регулирования скорости
2. Эргономичный дизайн с низким энергопотреблением
3. Модель: SS-22 Поддерживаемые двигателя: YYPJ / YCJJ / YYCJ
4. Скорость диапазон: 90 ~ 1400 об/мин 50 Гц, 60 Гц 90 - 2800 об/мин
5. Напряжение: 220 В
6. Ток: 5А
7. Мощность двигателя: 250Вт
8. Сопротивление: 20K Ω
9. Мощность: 0,25 Вт

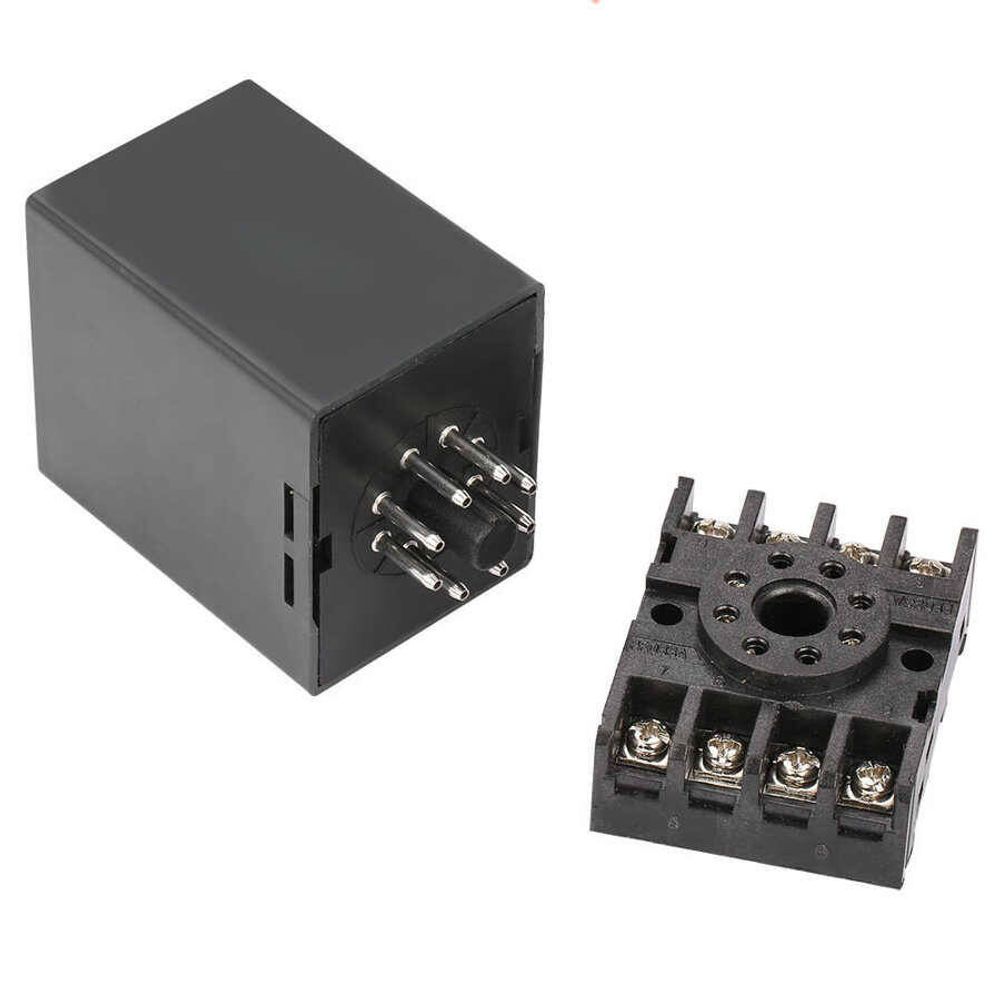

10. Колодка для подключения

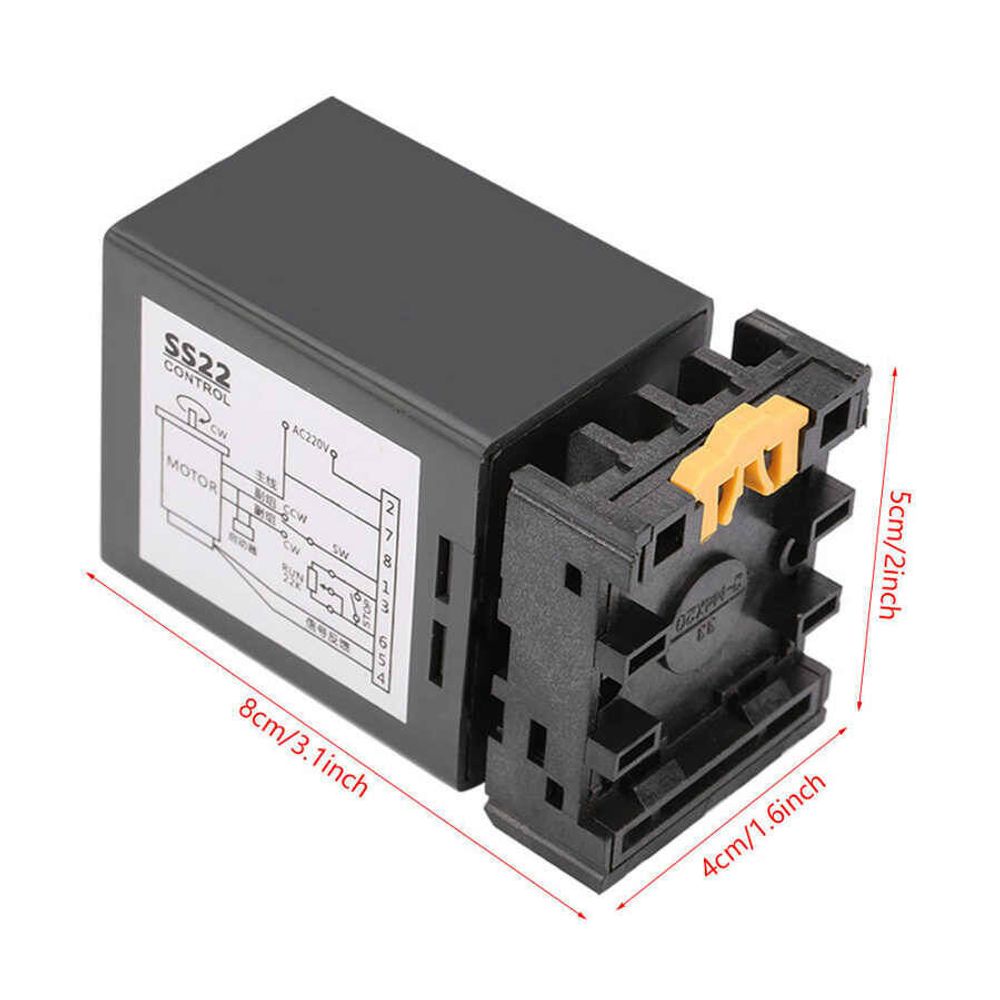

11. Размеры без колодки: 40 х 50 х 58 мм
12. Крепление на DIN-рейку
