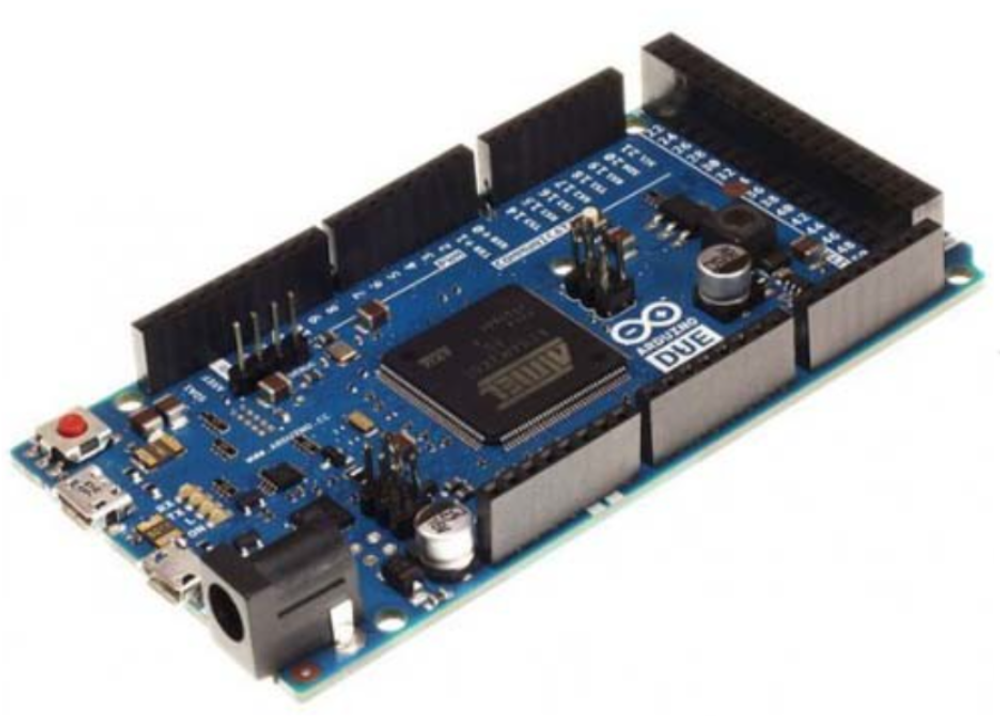

Контроллер на основе микроконтроллера Atmel SAM3X8E ARM Cortex-M3. Это первая плата Arduino на основе 32-разрядного микроконтроллера с ядром ARM. Она имеет 54 цифровых вводов/выводов (из которых 12 могут использоваться как выходы ШИМ), 12 аналоговых входов, 4 интерфейса UART, USB с поддержкой OTG, 2 ЦАП, 2 TWI(I2C), разъем питания, вывод SPI интерфейса, вывод JTAG разъема, кнопка сброса и кнопка стирания. Частота работы микроконтроллера 84 МГц.

Комплектация

Arduino DUE;

Кабель Micro USB.

Предупреждение: в отличие от других плат Arduino, Arduino DUE работает на напряжении 3.3V. Максимальное напряжение, которое ввод/вывод может обеспечить, составляет 3,3V. Подача на ввод/вывод более высокого напряжения, например 5V от вводов/выводов других плат, может привести к повреждению микроконтроллера.

Плата содержит все необходимое для работы микроконтроллера. Просто подключите его к компьютеру с помощью кабеля Micro USB или к внешнему источнику питания, чтобы начать работу.

Преимущества ядра ARM

Использование 32-разрядного ядра ARM позволяет существенно увеличить производительность по сравнению с 8-разрядными микроконтроллерами. Наиболее существенные различия заключаются в следующем:

32-разрядное ядро позволяет выполнять операции с 4-я байтами данных в пределах одного цикла работы процессора;

Тактовой частоты процессора на 84Mhz;

96Кб памяти SRAM;

512Кб флэш-памяти для кода;

контроллер прямого доступа к памяти, это может разгрузить процессор от выполнения ресурсоемких задач в памяти.

Характеристики

Микроконтроллер: AT91SAM3X8E;

Рабочее напряжение: 3.3V;

Напряжение питания от внешнего источника (рекомендуемое): 7-12V;

Напряжение питания от внешнего источника (предельные значения): 6-16V;

Количество цифровых входы/выходы: 54 (из них 12 могут работать в режиме ШИМ);

Количество аналоговых входов: 12;

Количество аналоговых выходов ЦАП: 2;

Суммарный допустимый ток всех входов/выходов: 130 mA;

Постоянный ток для вывода 3.3V, не более: 800 mA;

Постоянный ток для вывода 5V, не более: 800 mA;

Флеш-память программ: 512кБ (вся доступна для использования);

ОЗУ: 96кБ (разделена на два банка памяти: 64кБ и 32кБ);

Тактовая частота: 84 MHz;

Длина: 101.52мм;

Ширина: 53.3мм;

Вес: 36г;

Питание

Arduino DUE может получать питание через разъем USB или из внешнего источника питания. Источник питания выбирается автоматически. На плате имеются следующие выводы питания:

VIN. Входное напряжение от внешнего источника питания. Вы можете подать питание через этот контакт или через разъем питания на плате, что является одним и тем же. Рекомендуемое напряжения питания через этот контакт: 7-12V.

5V. Этот контакт для питания от стабилизированного источника напряжением 5V.

3.3V. Напряжение 3.3V, вырабатываемое встроенным стабилизатором. Максимальное потребление тока от этого источника не более 800мА. Этот регулятор также обеспечивает питание микроконтроллера AT91SAM3X8E.

GND (земля). Общий провод.

IOREF. Этот контакт выдает опорное напряжение, с которым работает контроллер. Правильно спроектированный шильд, подключенный к контроллеру, может проверять это контакт и подстроится под работу с этим напряжением.

Память

Чип AT91SAM3X8E имеет 512кБ Flash-памяти для хранения кода, разделенных на 2 блока по 256кБ. Загрузчик является встроенным и хранится в отдельном ПЗУ. Доступные 96кБ памяти ОЗУ разпределены по двум банкам в 64кБ и в 32кБ. Flash-память AT91SAM3X8E можно стереть при помощи кнопки на плате. Это приведет к удалению текущей загруженной программы. Чтобы удалить программу, нажмите и удерживайте кнопку Erase в течение нескольких секунд при включенном питании контроллера.
