Катушки Тесла производят высокотемпературные и высоконапорные плазмы, могут воспламеняться, передавать беспроводное электричество, освещать люминесцентные лампы.

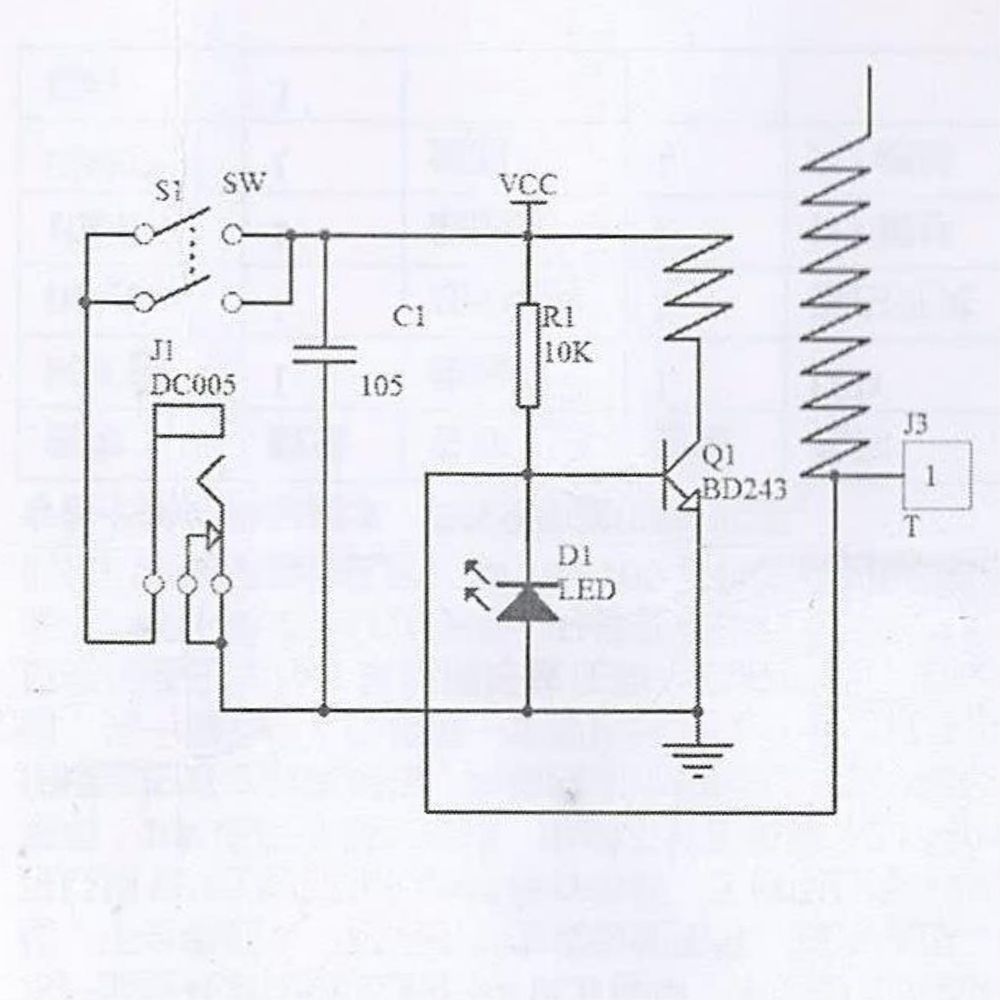

Катушка Тесла - это трансформатор, который работает по принципу резонанса (резонансный трансформатор)

Технические характеристики:

1. Напряжение питания: 9-12В (может работать от кроны)

2. Размер печатной платы: 4*3.1 см

Для пайки Вам понадобится паяльник, припой (например ПОС-61) и канифоль. Можно использовать флюс, после пайки остатки флюса необходимо убрать.

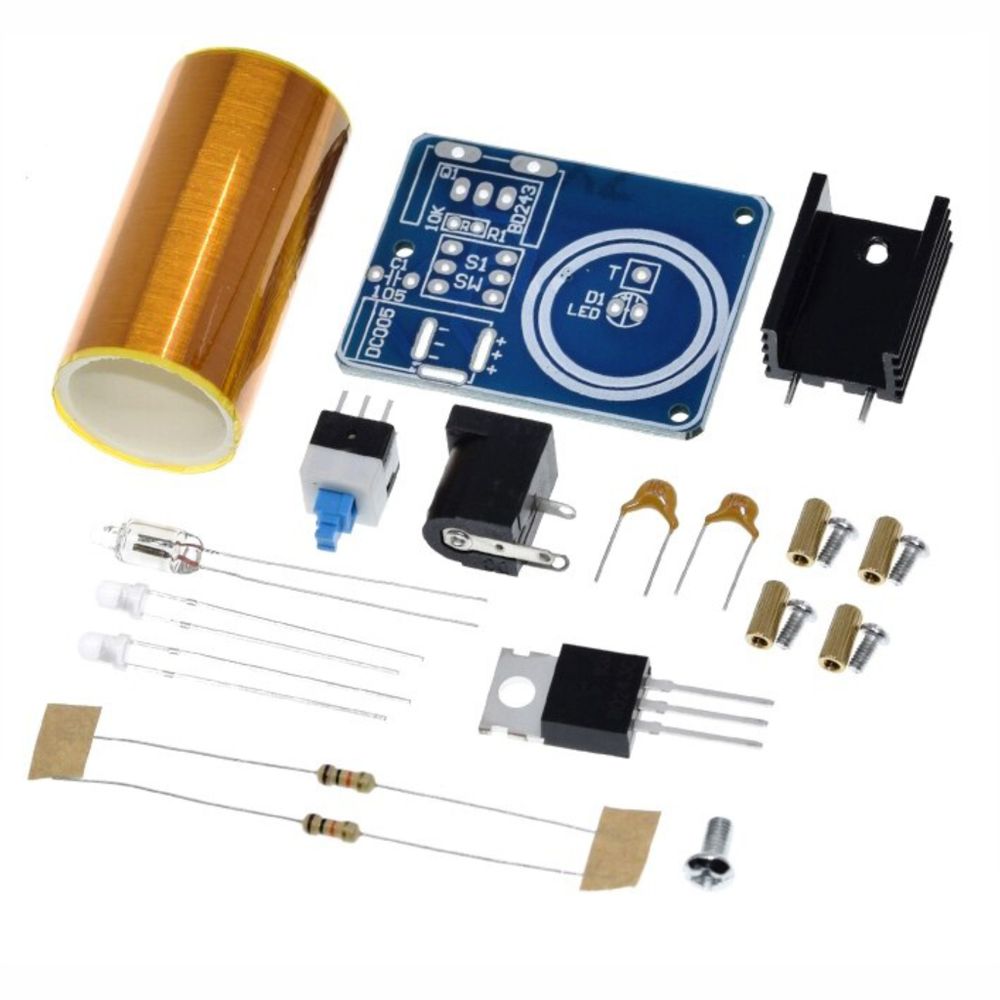

1. Установите и припаяйте светодиод на плате указан LED D1 (соблюдайте полярность: длинная ножки (плюс), короткая ножка (минус)

2. Установите и припаяйте транзистор на плате указан BD243 (маркировкой вперед)

3. Установите и припаяйте резистор на плате указан R1 (не имеет полярности)

4. Установите и припаяйте конденсатор на плате указан C1 (не имеет полярности)

5. Установите и припаяйте тактовую кнопку на плате указана S1 SW

6. Установите и припаяйте разъем питания (соблюдайте полярность). Установите согласно маркировке на печатной плате.

7. Установите и припаяйте провод от катушки на плате указан T (необходимо зачистить провод перед пайкой для лучшего контакта с припоем). Катушку желательно залить термоклеем, для лучшей фиксации на плате.

Данная инструкция не обязывает Вас паять в таком порядке. Вы можете припаивать детали в любой последовательности и соблюдением всех полярностей.
