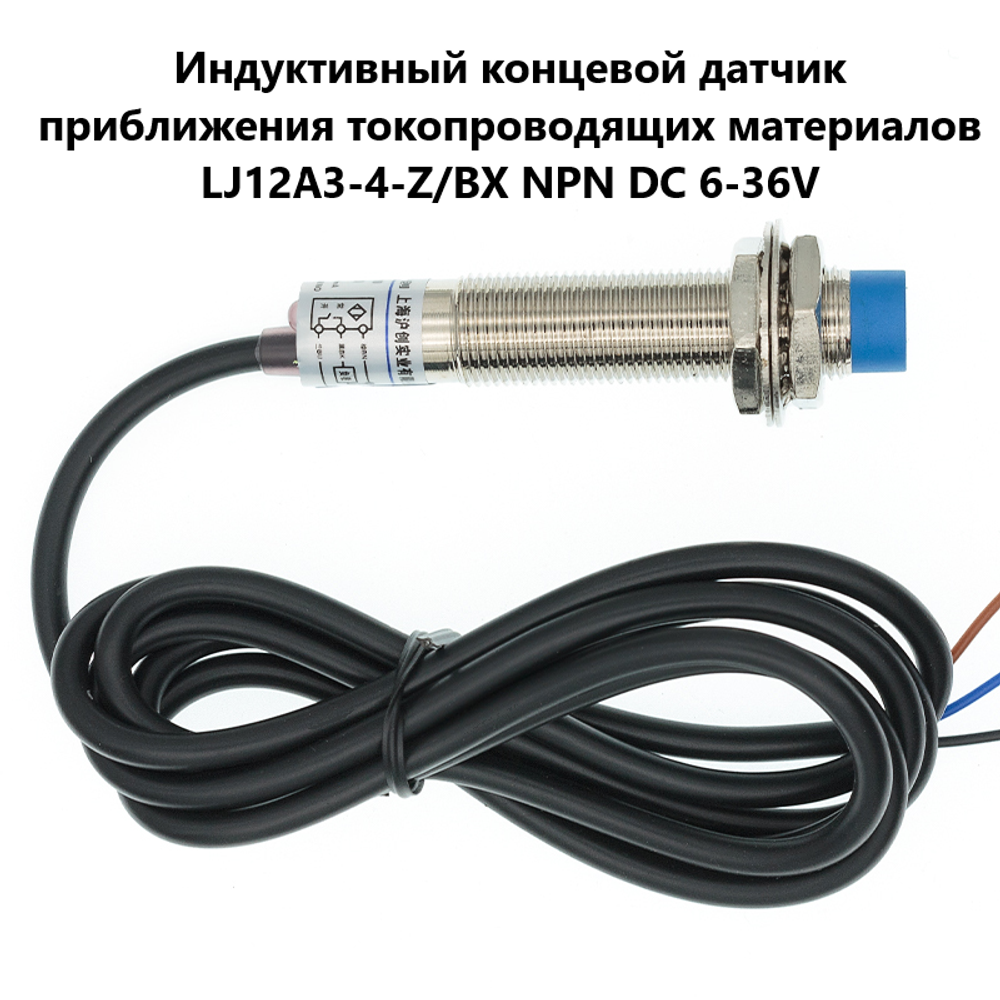

Индуктивный концевой датчик приближения токопроводящих материалов / бесконкактный переключатель для ЧПУ LJ12A3-4-Z/BX NPN DC 6-36V .
Характеристики:
Модель : LJ12A3-4-Z/BX
Тип датчика: индуктивный
Тип конструкции: цилиндрический
Напряжение питания: 6-36 В постоянного тока
Ток: 300 мА
Полярность выхода: NPN
Состояние выхода: нормально открытый
Дистанция срабатывания: 4 мм
Индикация срабатывания: есть
Защита от неправильного подключения питания: есть
Обнаруживаемые объекты: проводники электричества
Длина провода : 110 см
Размеры (диаметр х длина): M12 x 10 x 55 мм
Вес: 80 г

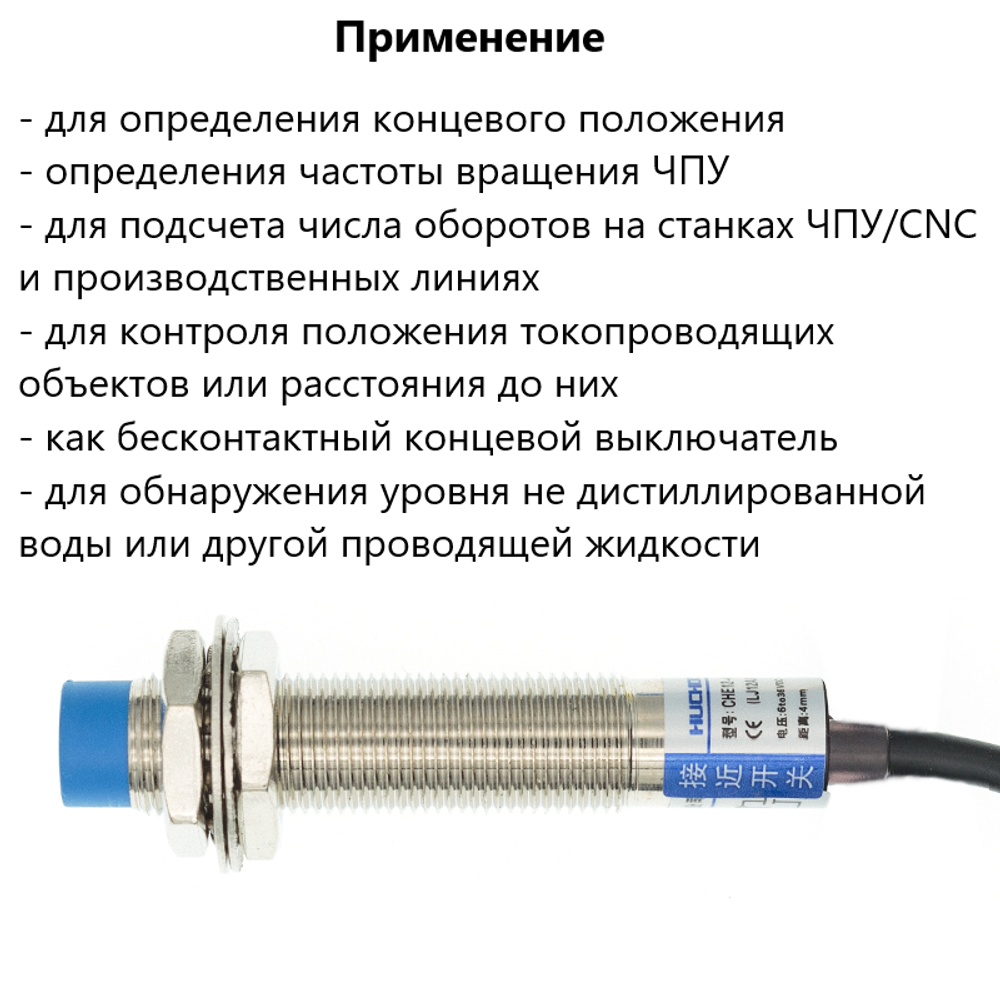

Концевой индуктивный датчик LJ12A3-4-Z/BX герметичный, пыле-влагозащищенный, бесконтактный сенсор для определения концевого положения или определения частоты вращения, а так же для подсчета числа оборотов на станках ЧПУ/CNC и производственных линиях промышленного оборудования. Используется для контроля положения токопроводящих объектов или расстояния до них (активируется наличием металла или любого токопроводящего материала в зоне срабатывания).
Может быть использован как бесконтактный концевой выключатель. Позволяет обнаруживать токопроводящие материалы даже через преграду диэлектрика. Может быть применен для обнаружения уровня не дистиллированной воды или другой проводящей жидкости при установке датчика снаружи бутыли и толщине стенки 1-2 мм.
Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
Датчик должен быть установлен чувствительным элементом в сторону зоны измерения.

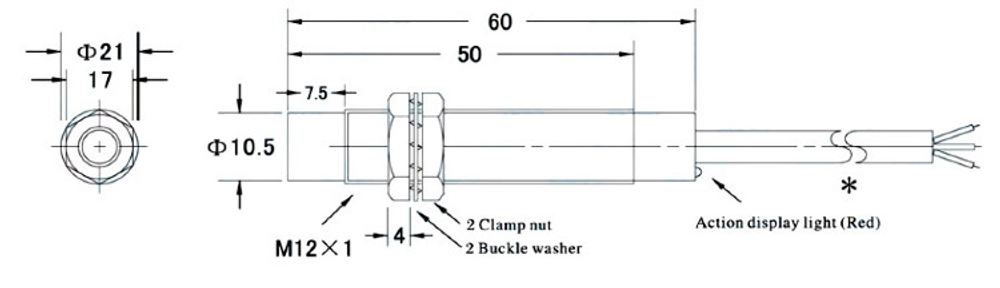

Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде.
Дистанция срабатывания датчика - 4 мм.
На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания токопроводящих материалов.
Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.

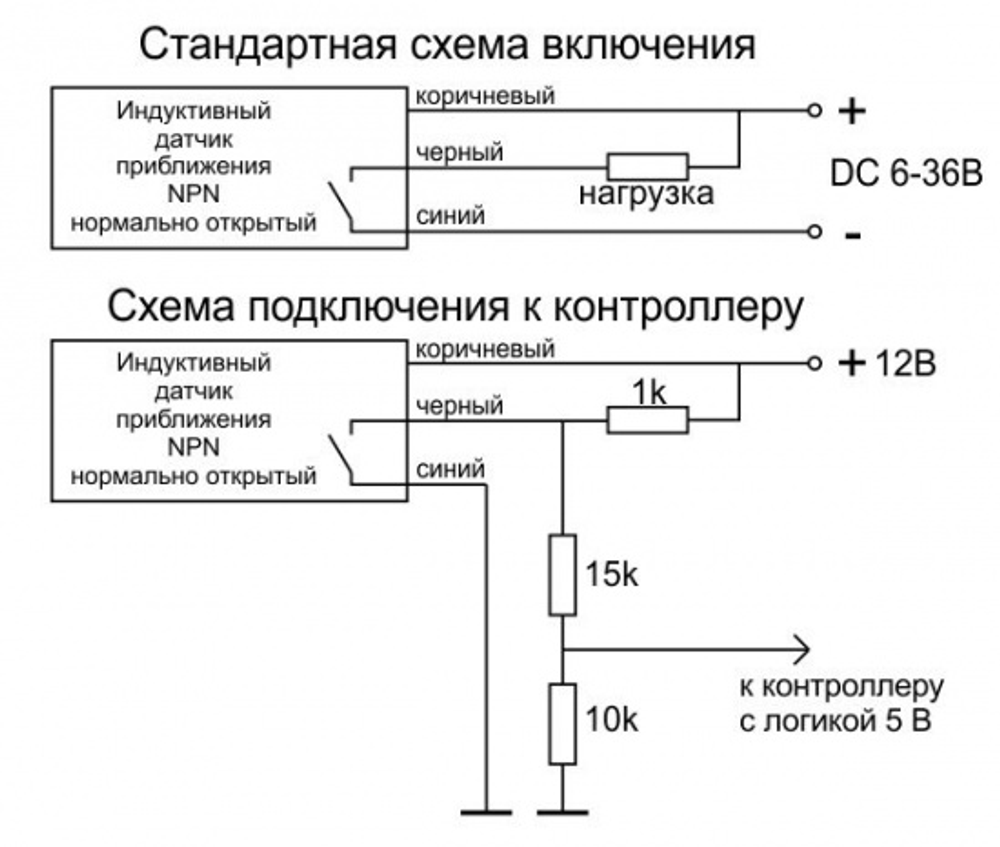

Концевой индуктивный датчик LJ12A3-4-Z/BX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).

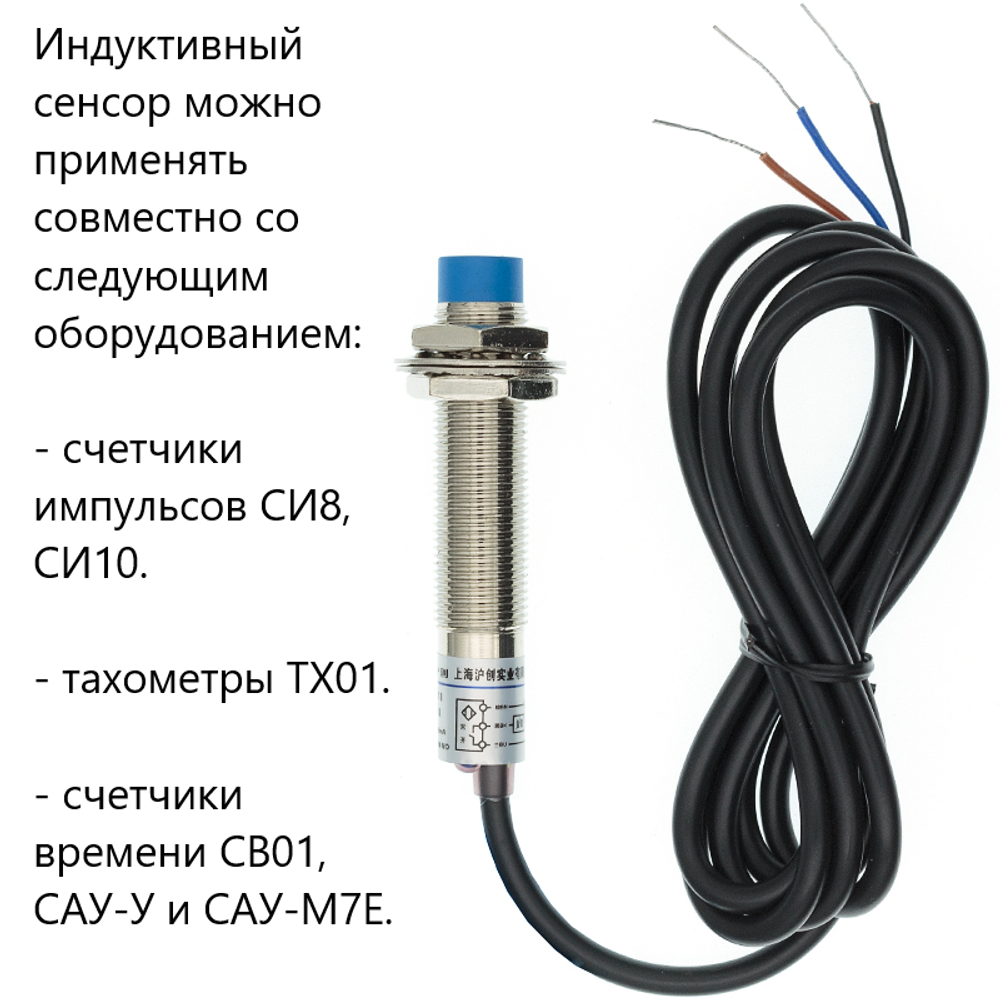

Индуктивный сенсор можно применять совместно со следующим оборудованием Овен: счетчики импульсов СИ8, СИ10, тахометры ТХ01, счетчики времени СВ01, САУ-У и САУ-М7Е.
