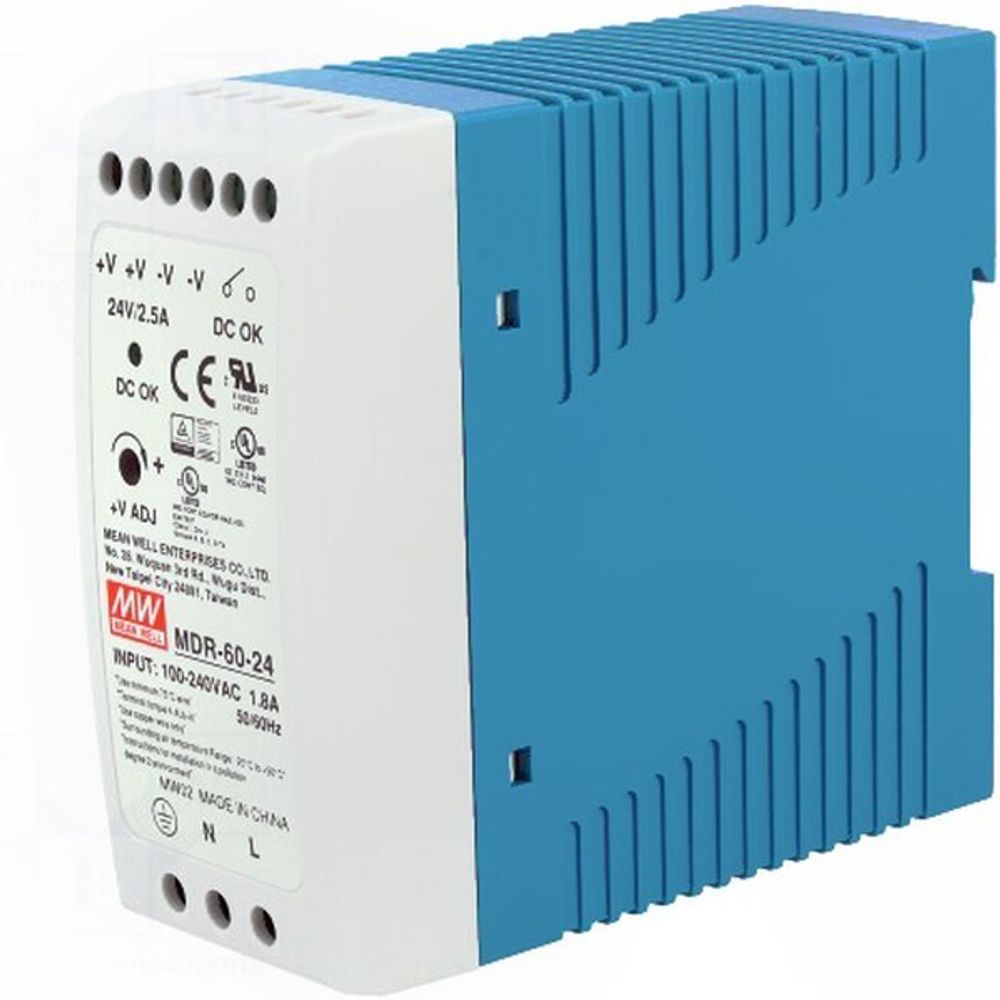

Импульсный источник питания NVV MDR 60W 24V (MDR-60-24) на DIN-рейку
Вход: 100-240В AC 1,8А 50/60Гц
Выход: 24В 2,5А
Размер: 40х90х100 мм
Серии источников питания MDR на DIN рейку обладают малой входной мощностью
потребления от внешней сети элетропитания <1Вт. Как и другие источники питания Mean
Well серий DIN, источники питания NDR могут быть смонтированы на DIN рейку
стандарта TS35.
Установка
(1) Всегда обеспечивайте расстояние для хорошей вентиляции 5 мм слева и справа, 40 мм
сверху и 20 мм снизу вокруг монтируемого устройства во избежание его перегрева. Также
блок питания следует устанавливать на расстоянии не менее 10-15 см от любых
источников тепла.
(2) Целесообразное размещение блока питания для монтажа вертикальное, входные
клеммы должны быть размещены снизу и выходные сверху блока питания. Иные способы
ориентации для монтажа, например, в перевернутом виде, горизонтально или настольно,
не допускаются.
(3) Используйте провода только с медным проводником, рекомендуемые провода (кабели)
ввода/вывода показаны ниже.
Убедитесь, что все жилы каждого многожильного провода входят в клеммное соединение,
а винты в клеммах надежно закручены для предотвращения плохого контакта. Если
источник питания имеет несколько клемм (контактов) выхода, убедитесь, что каждая
клемма соединена с проводами во избежание превышения выходного тока на одной
клемме (контакте).
(4) Используйте провода (кабели), изоляция которых выдерживает температуру по
меньшей мере 80оС, например UL1007.
(5) Рекомендуемая длина зачистки провода для крепежа в клемме 6,5 мм (0,255”).
(6) Рекомендуется использовать шлицевую отвертку для закручивания клеммных винтов,
с диаметром 3 мм.
(7) Рекомендуемые настройки усилия при закручивании клемм – 5 кгс/см2
(4,4LB-in).
Инструкция по монтажу:
Монтаж следует выполнять как показано на рисунке, входные клеммы должны быть
снизу, иначе будет невозможно обеспечить эффективное охлаждение блока питания.

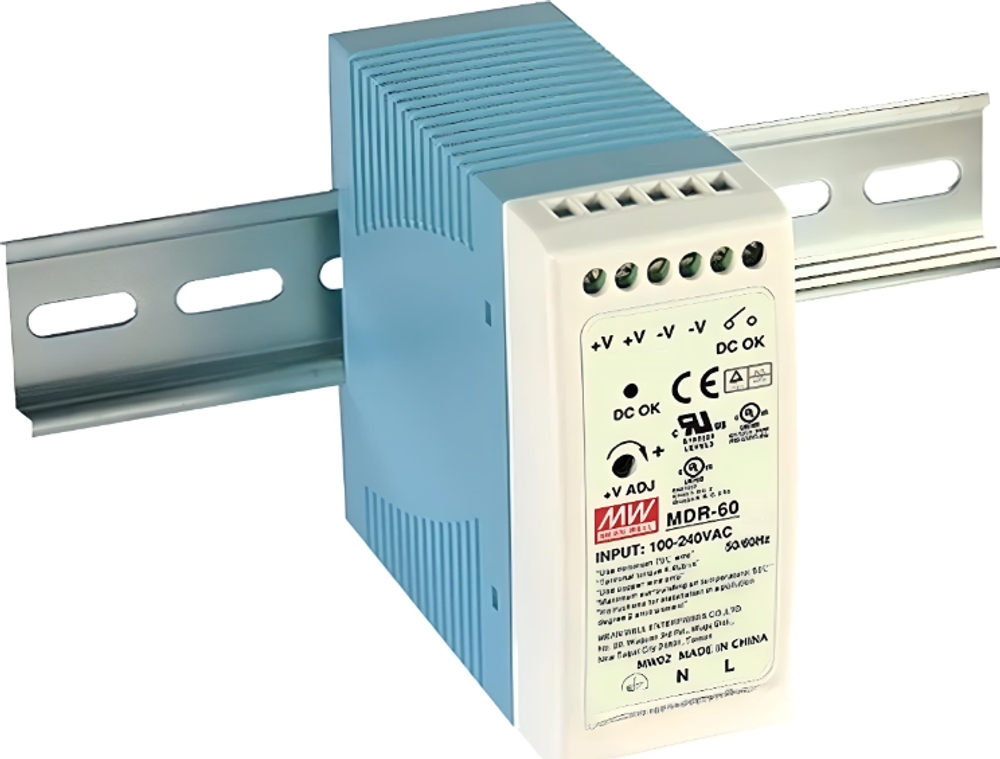

Допустимый тип DIN рейки: TS35/7.5 или TS35/15.
Крепление рейки:
(a) Слегка наклоните блок питания вперед.
(b) Разместите блок питания поверх DIN рейки.
(c) Потяните блок питания вниз до упора.
(d) Надавите на нижнюю часть блока питания до защелкивания.
(e) Пошевелите блок питания на DIN рейке, чтобы убедиться, что блок питания
надежно закреплен.
• Мощность: 60 Вт
• Количество выходов: 1
• Канал 1: Uвых=24 В, Iвых=0...2.5 А;
• Механическая подстройка выходного напряжения: +25% / -0%
• КПД: 88 %
• Уровень пульсаций (размах): 150 мВ
• Электрическая прочность изоляции: вход-выход 3000 В AC, вход-земля 1500 В AC, выход-земля 500 В AC
• 1 фазное подключение
• Входное напряжение AC: 85...264 В (Номинальное: 230 В)
• Входное напряжение DC: 120...370 В
• Комплекс защит от: короткого замыкания, перегрузки, перенапряжения
• Примечания: Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
• Габариты: 40 x 90 x 100 мм
• Корпус: для монтажа на DIN-рейку
• Диапазоны температур работы: -20...70 °C, хранения: -40...85 °C
