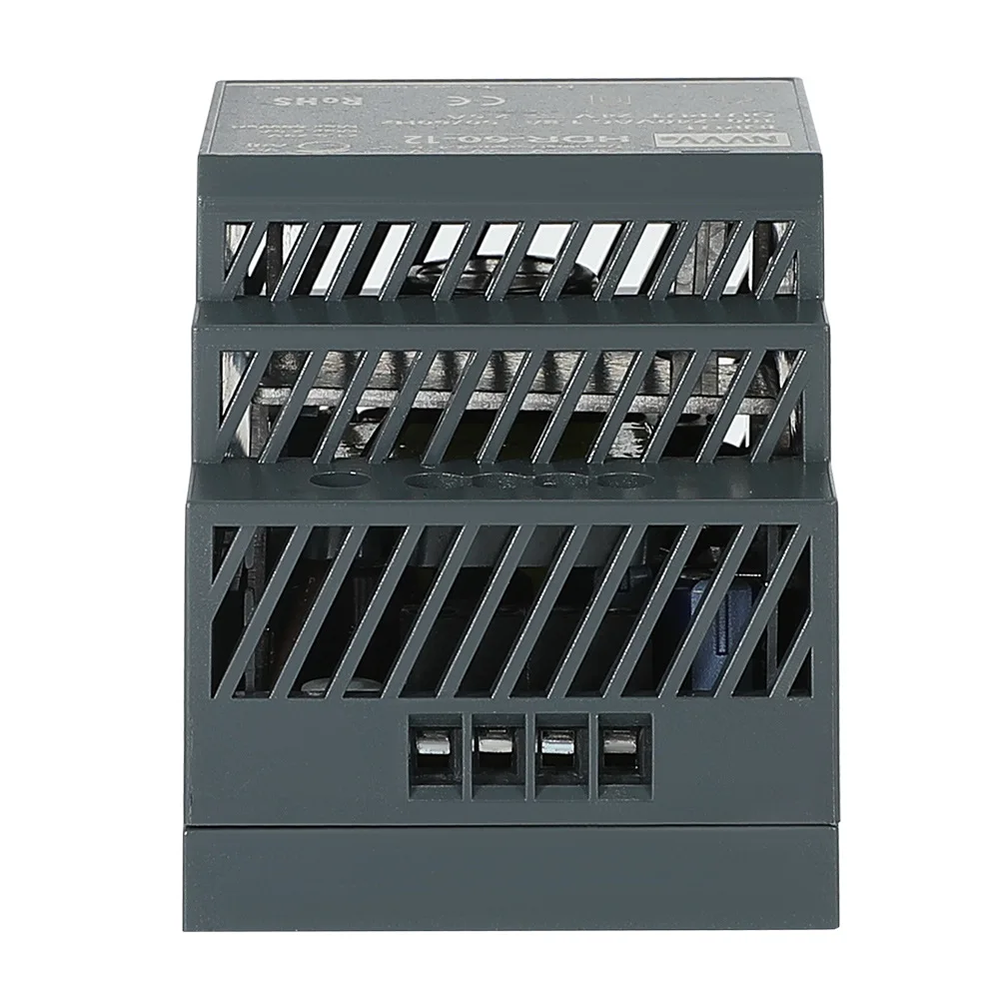

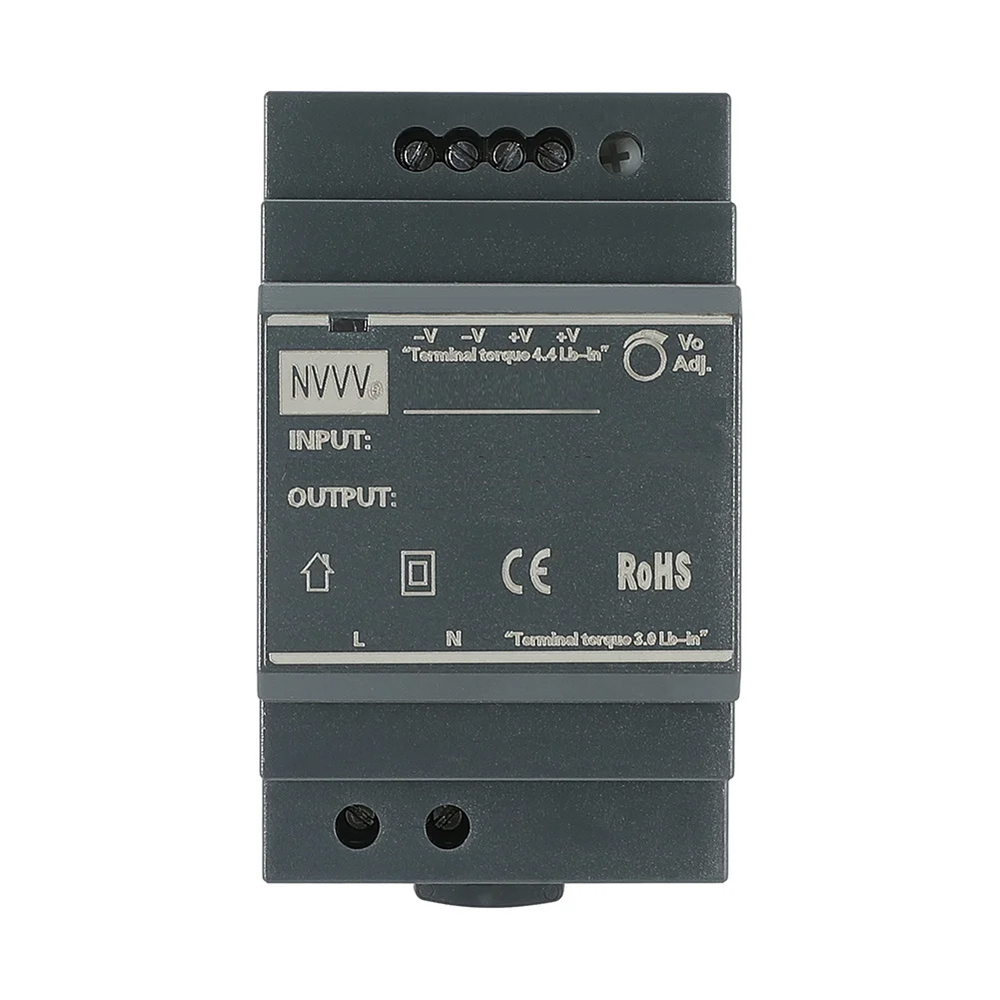

Импульсный источник питания NVV HDR 30W 24V (HDR-30-24) на DIN-рейку

Вход: 100-240В AC 0,88А 50/60Гц

Выход: 24В 1,5А

Компактные источники питания на DIN-рейку, соответствуют стандартам UL/TUV/CB/CE, обладают II классом защиты от поражения электрическим током, имеют защиту от короткого замыкания, перегрузки, перенапряжения.

Установка

1. Всегда обеспечивайте расстояние для хорошей вентиляции 5 мм слева и справа, 40 мм сверху и 20 мм снизу вокруг монтируемого устройства во избежание его перегрева. Также

блок питания следует устанавливать на расстоянии не менее 10-15 см от любых источников тепла.

2. Целесообразное размещение блока питания для монтажа вертикальное, входные клеммы должны быть размещены снизу и выходные сверху блока питания. Иные способы

ориентации для монтажа, например, в перевернутом виде, горизонтально или настольно, не допускаются.

3. Используйте провода только с медным проводником, рекомендуемые провода (кабели) ввода/вывода показаны ниже.

4. Убедитесь, что все жилы каждого многожильного провода входят в клеммное соединение,

а винты в клеммах надежно закручены для предотвращения плохого контакта. Если

источник питания имеет несколько клемм (контактов) выхода, убедитесь, что каждая

клемма соединена с проводами во избежание превышения выходного тока на одной

клемме (контакте).

5. Используйте провода (кабели), изоляция которых выдерживает температуру по

меньшей мере 80оС, например UL1007.

6. Рекомендуемая длина зачистки провода для крепежа в клемме 6 мм (0,236”).

Крепление рейки:

1. Слегка наклоните блок питания вперед.

2. Разместите блок питания поверх DIN рейки.

3. Потяните блок питания вниз до упора.

4. Надавите на нижнюю часть блока питания до защелкивания.

5. Пошевелите блок питания на DIN рейке, чтобы убедиться, что блок питания надежно закреплен.
