Модуль может применяться в качестве регулятора яркости подсветки ЖК-дисплеев, частоты для сервоприводов и т.д.

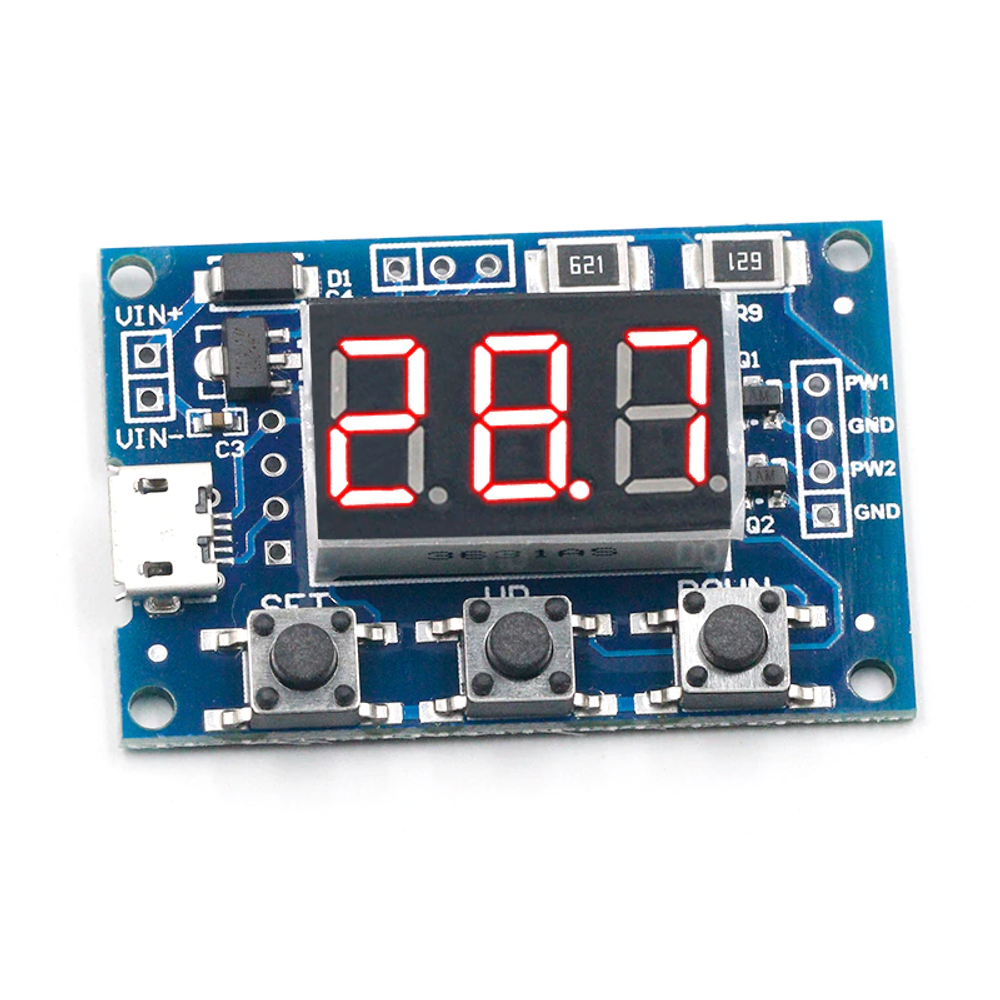

Плата модуля спроектирована на базе семисегментного трёхразрядного дисплея, с помощью которого отображаются значения частоты и скважности каналов, 3 управляющих кнопок, MicroUSB разъема и прочих вспомогательных компонентов, которые обеспечивают правильную работу модуля.

Назначение кнопок:

SET: осуществляет перемещение по пунктам главного меню или сохраняет изменения

UP: увеличивает значения параметров

DOWN: уменьшает значения параметров

Характеристика:

Напряжение питания: 5 ... 30 В

Диапазон частот: 1 Гц ... 150 кГц

Точность частоты: 2%

Выходной ток: 8 ... 30 мА

Стандарт связи UART: 9600 бит/с

Битов данных: 8

Стоп-бит: 1

Размеры модуля: 43 х 29 мм

Особенностью данного ШИМ генератора является возможность управления с помощью последовательного интерфейса.
