Функциональный прибор является генератором синуса, прямоугольных импульсов и треугольника. Форма сигнала выбирается при помощи поворотного переключателя, а амплитуда — потенциометрами, грубо и плавно.

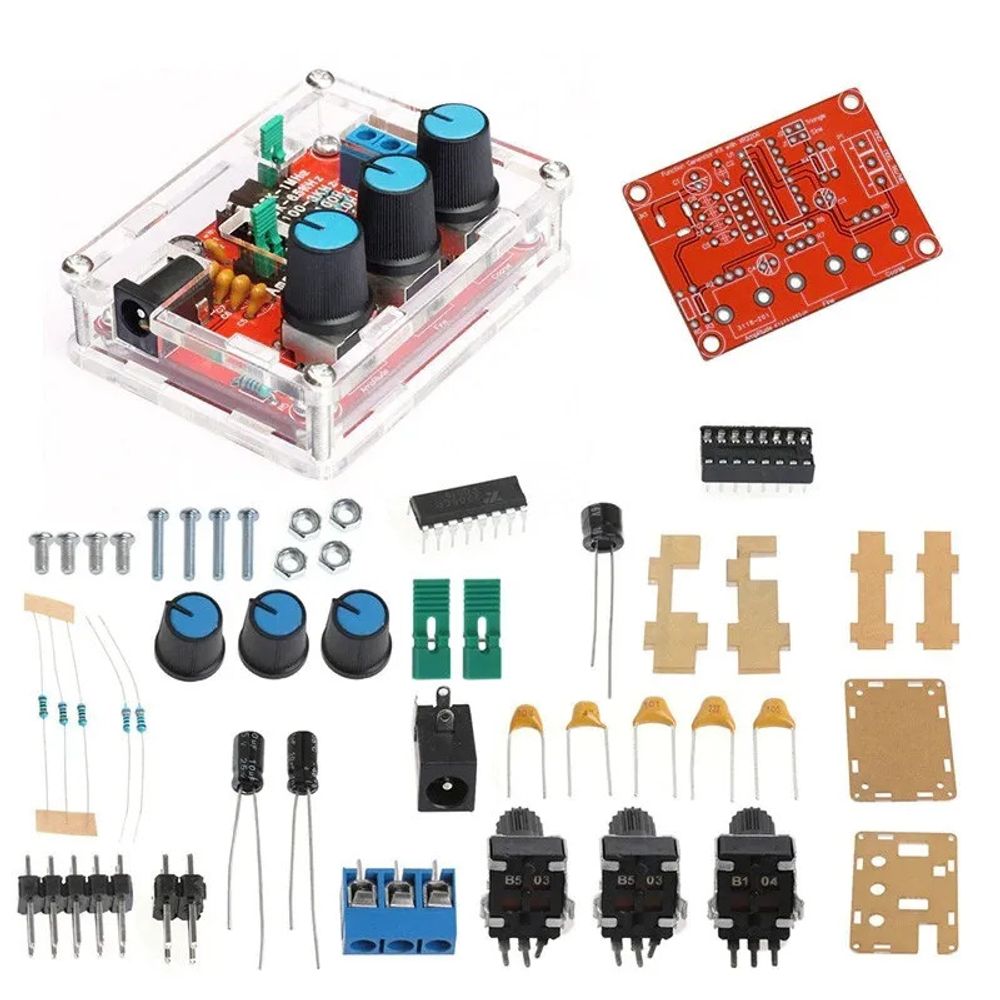

Прибор помещается в прозрачный акриловый корпус и готов к использованию сразу после сборки.

Для питания устройства потребуется блок питания от 9 до 12 В.

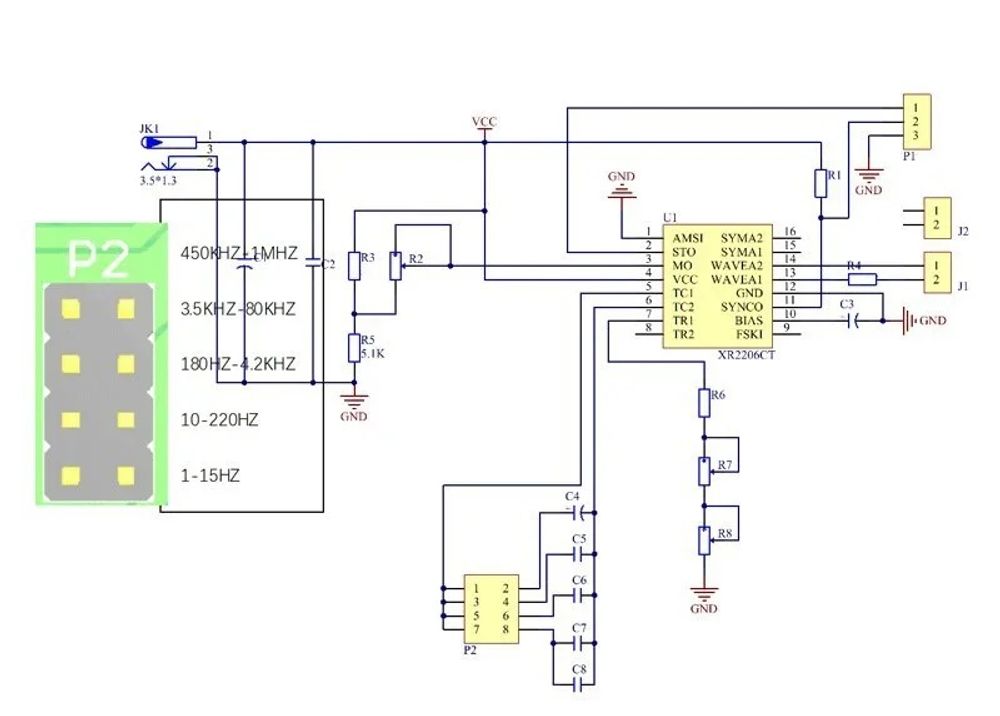

В левой части находится гребенка перемычек, на которой мы должны выбрать на какой частоте будет варьироваться выходной сигнал.

1 — от 65 кГц до 1 МГц

2 — от 3 кГц до 65 кГц

3 — от 100 Гц до 3 КГц

4 — от 10 до 100 Гц

5 — от 1 до 10 Гц

На этой гребенке перемычка должна быть установлена только одна. Регулировка амплитуды сигнала производится левой ручкой потенциометра, две другие регулируют частоту в диапазоне заданном перемычкой (одна ручка плавная регулировка, вторая грубая).

Сигнал снимается с клемника слева. GRN — земля, SOU — меандр, SIN Tri — синусоида или треугольник (SIN/Tri снимаются с одного выхода, переключаются соответствующей перемычкой сверху).

Амплитуду синусоидального сигнала можно регулировать в пределах от 0 до 3 вольт, других сигналов, приблизительно до 9 вольт (на практике сигнал с амплитудой выше 4 вольт искажается, увеличивать амплитуду не рекомендую). Минимальные искажения формы сигнала характерны для 2-4 положения перемычки диапазона частот.

для работы вам понадобятся паяльник, мультиметр и флюс для пайки.
