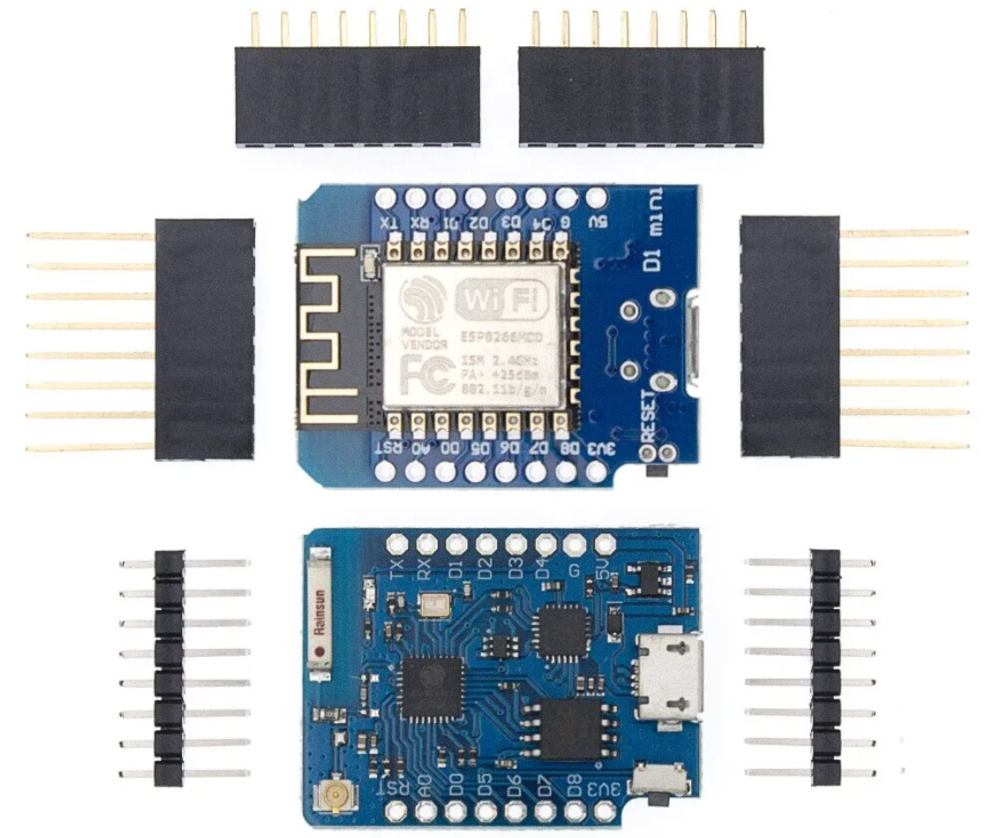

Микроконтроллер - модуль ESP8266 мини-модуль WeMos D1 мини с поддержкой Wi-Fi

Arduino, DIY, сделай сам

Если вы делаете устройство, которое должно ходить в интернет без проводов, NodeMCU станет для него отличной основой. NodeMCU — это полноценная платформа на основе модуля ESP8266, который умеет принимать и посылать данные в локальную сеть или интернет через Wi-Fi.

Используйте NodeMCU вместо или вместе с Arduino, чтобы сделать умный дом, проекты интернета вещей или удалённый мониторинг сенсоров.

Модуль предоставляет в ваше распоряжение 11 портов ввода-вывода общего назначения.

Размер платы NodeMCU — 6 * 3 см. Плата довольно компактная, это позволяет использовать ее в большем количестве проектов. «Ноги» NodeMCU расположены так, что ее без проблем можно установить в макетную плату (breadboard).

На лицевой части платы разъем Micro USB, с помощью которого в контроллер заливают скетчи или подают питание от повербанка или компьютера.

Рядом с разъемом располагаются две кнопки: «Flash» и «Reset». Кнопка «Flash» используется для отладки, а кнопка «Reset» для перезагрузки платы.

Больше всего места на плате занимает чип ESP8266, на котором уставлен микропроцессор с тактовой частотой 80 МГц (можно разогнать до 160 МГц). Плата имеет 4 мегабайта Flash-памяти.

Для питания на плату можно подавать напряжение от 5 до 12 В, но рекомендуется от 10 В. Можно питать как от Micro USB, так и от контакта Vin (от 5В.). Также существуют дополнительные платы расширения для удобного питания модулей.
