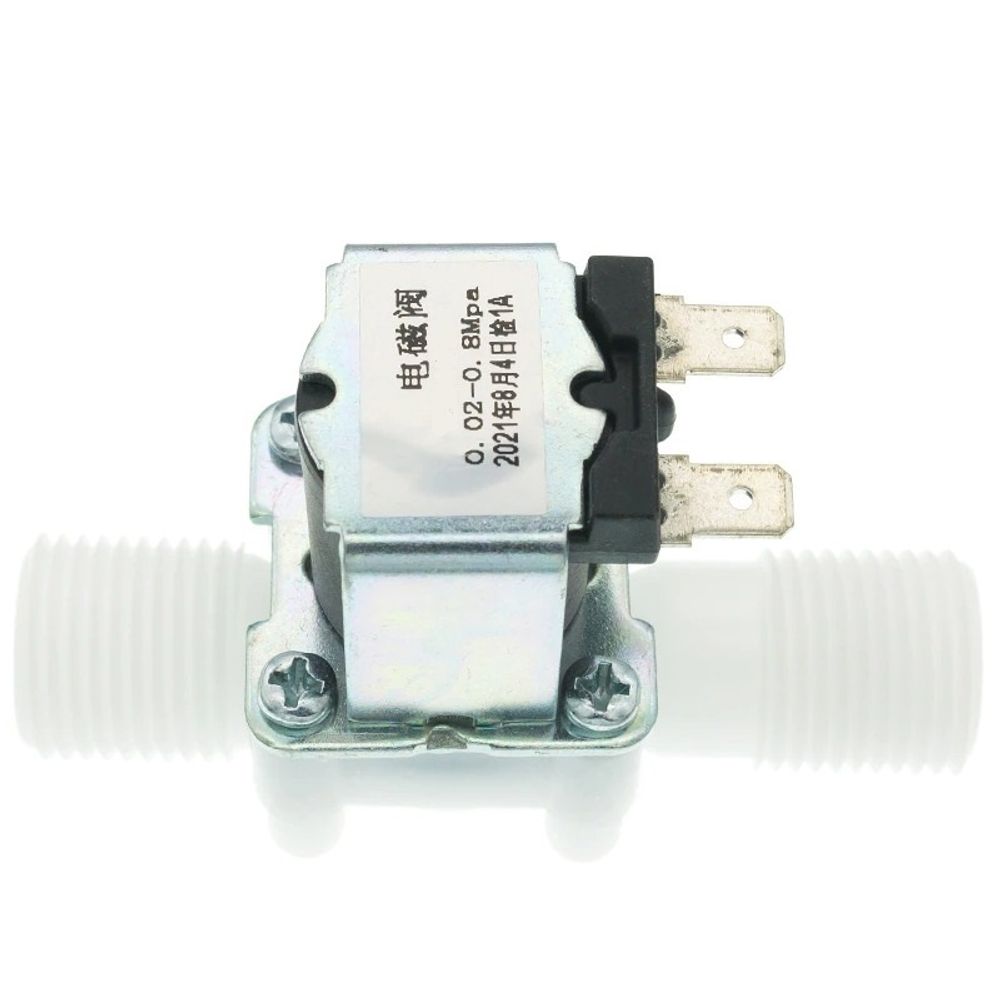

Универсальные нормально-закрытые электромагнитные клапаны применяют для агрессивных рабочих сред, с давлением от 0 до 8 бар. Перепад рабочего давления в трубопроводе не влияет на работу электромагнитных клапанов прямого действия, они могут устанавливаться в системе как в горизонтальном так и в вертикальном положении. Серия соленоидных клапанов используется для работы с нейтральными жидкостями (для подачи и слива воды в бассейнах, банных комплексах и котельных).
Технические характеристики:* Номинальное напряжение питание - 220 В
* Разброс напряжение питания от номинального, % +/- 10
* Мощность - 220 Вт
* Рабочее давление, MPa 0.1-0.8
Условия эксплуатации:
* Своевременно очищайте фильтр. Для этого при отключенном электропитании и перекрытом источнике жидкости отверните крышку фильтра и очистите ее от грязи. Соберите в обратном порядке. Не прилагайте чрезмерных усилий.
* Пропускная способность клапана при 0.8 MPa 25 L/min
* Кратковременное максимальное давление, MPa 1.2
* Диаметр подводки ½“
* Рабочая температура жидкости, С 1-50.
Особенности:
Электромагнитный клапан подходит для управления потоком в тех случаях, когда необходимо на относительно короткое время включать подачу воды, например, в капельном поливе растений. Не подходит для горячей воды.
Принцип работы:
Клапан в нормальном состоянии (при отсутствии напряжения) закрыт, поток жидкости не возможен. Чтобы открыть клапан надо подать управляющее напряжение на обмотку электромагнита. Клапан устроен таким образом, что основную работу по поддержанию клапана открытым выполняет не электрическая энергия, а энергия потока воды, поэтому клапан очень экономичен с точки зрения затрат на электроэнергию.
ВНИМАНИЕ: принцип работы клапана , который находится в нормальном закрытом положении заключается в подаче воды и питания. Проверка клапана осуществляется подачей питания, будет слышен щелчок электромагнита. Клапан устроен таким образом, что основную работу по поддержанию клапана открытым выполняет не электрическая энергия, а энергия потока воды. Без энергии потока воды клапан останется закрытым даже при подаче питания.
Клапан прост в использовании и имеет довольно разнообразную сферу применения и может найти место в управлении водоснабжением в рамках домашней и промышленной автоматики, например: систем «умный дом»; дачных бассейнах; системах автоматического полива; отопительных системах; аквариумах и т.п.
Имеет нормально закрытое исполнение. Для открытия клапана требуется подать напряжение. При снятии напряжения клапан закрывается. Обратите внимание, для закрытия клапана требуется некоторое давление жидкости в трубе. Диаметр резьбы 1/2 дюйма.
При необходимости, контакты питания клапана можно повернуть в любую сторону. Так как отверстия крепления катушки симметричны, открутите четыре винта крепления и не снимая катушку разверните в любую сторону, после чего установите винты на место и туго зафиксируйте их.
Обратите внимание, что управляющая катушка клапана (соленоид) нагревается во время работы. Поэтому максимальное время работы должно составлять не более 15 минут (в зависимости от температуры жидкости), после этого клапан необходимо отключить на некоторое время, чтобы дать ему остыть.
