GSM/GPRS модулей SIM900A отлично подойдёт для проектов по охране дома или дачи, сигнализации в автомобиле и многих других.
Функционально он ничем не уступает мобильному телефону и с его помощью можно отправлять SMS сообщения, совершать или принимать телефонные звонки, подключаться к Интернету, используя GPRS канал.
SIM900A - это полнофункциональный двухдиапазонный GSM/GPRS модуль, работающий на частотах EGSM 900 МГц и DCS 1800МГц.

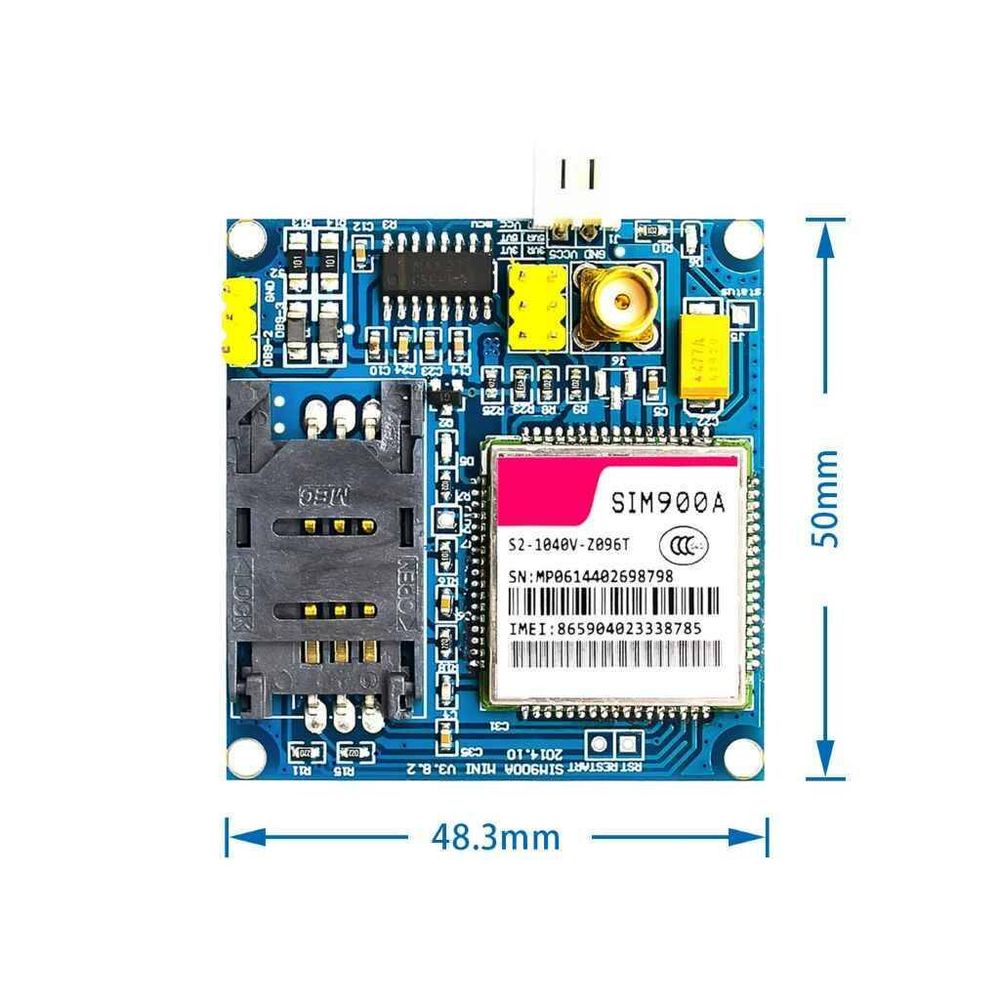

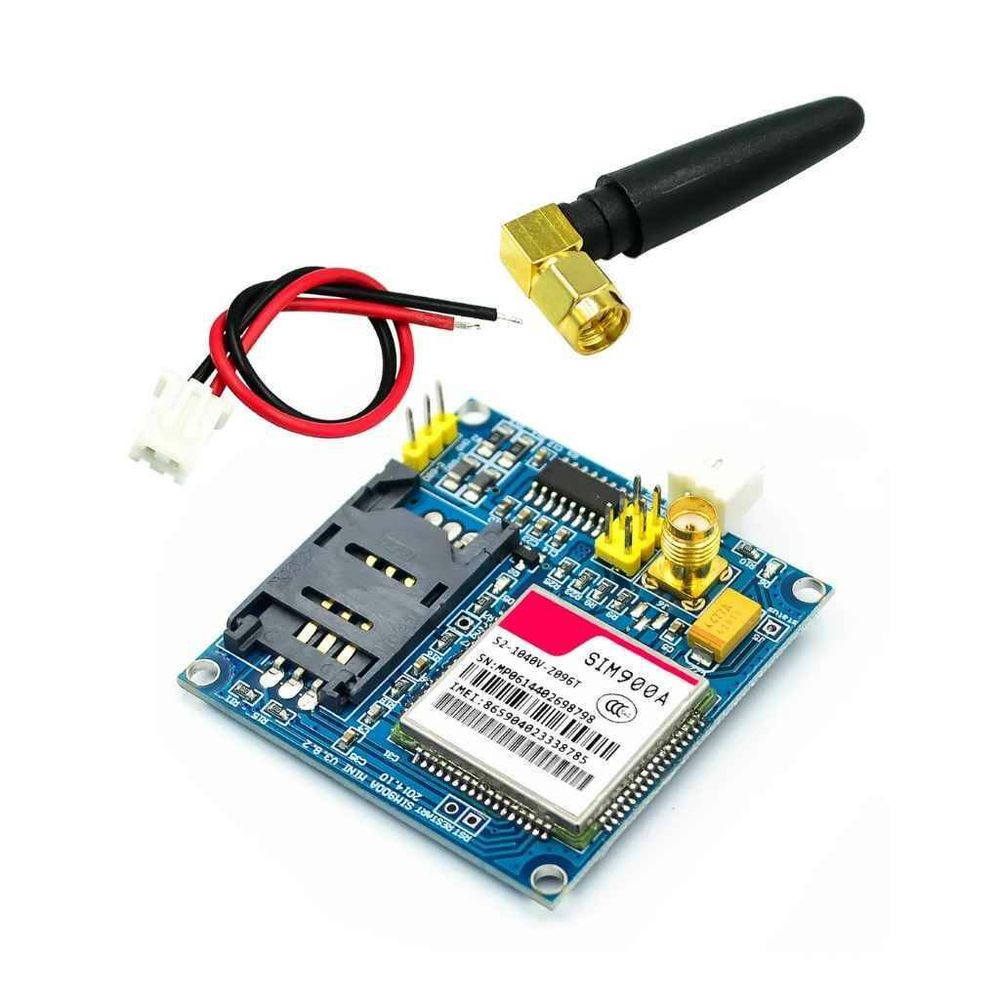

В основе платы лежит гибридная сборка SIM900A от компании SIMCom Wireless Solutions Limited. Рабочее напряжение от 3,4 до 4,5 В делает её идеальным выбором для применения в устройствах с питанием от литиевой батареи. Антенна, которая может понадобиться для связи с сетью, поставляется в комплекте и устанавливается в разъём SMA. Для подключения выносной антенны на плате имеется коннектор IPX. Гнездо для установки полноразмерной SIM-карты уже установлено на плату. Для работы подойдет любая активированная SIM карта.
Технические характеристки
Для стабильной работы SIM900A необходим источник питания с выходным напряжением 3.4-4.5 В и максимальным рабочим током 2А. В качестве такого источника можно использовать Li-ion аккумулятор или стабилизатор напряжения на LM2596.
Обратите особое внимание на то, что подключение устройства к 5В приведет к выходу его из строя, также плата не будет работать и при напряжении 3.3В.
Для качественной работы необходим внешний источник питания, Li-ion аккумулятор или преобразователь постоянного тока, обеспечивающий напряжение 3.4-4.5 В при токе нагрузки до 2A.
Управление модулем производится при помощи AT команд. Подключение к управляющему микроконтроллеру производится по интерфейсу UART, также есть преобразователь уровней для подключения к ПК через разъём RS-232.
На плате имеется светодиод, который отображает состояние сети:
Мигает раз в 1 с — Модуль работает, но еще не подключилось к сети;
Мигает раз в 2 с — Запрошенное соединение для передачи данных GPRS активно; Мигает раз в 3 с — Связь с сетью установлена и можно отправлять / получать голосовые и SMS-сообщения.
