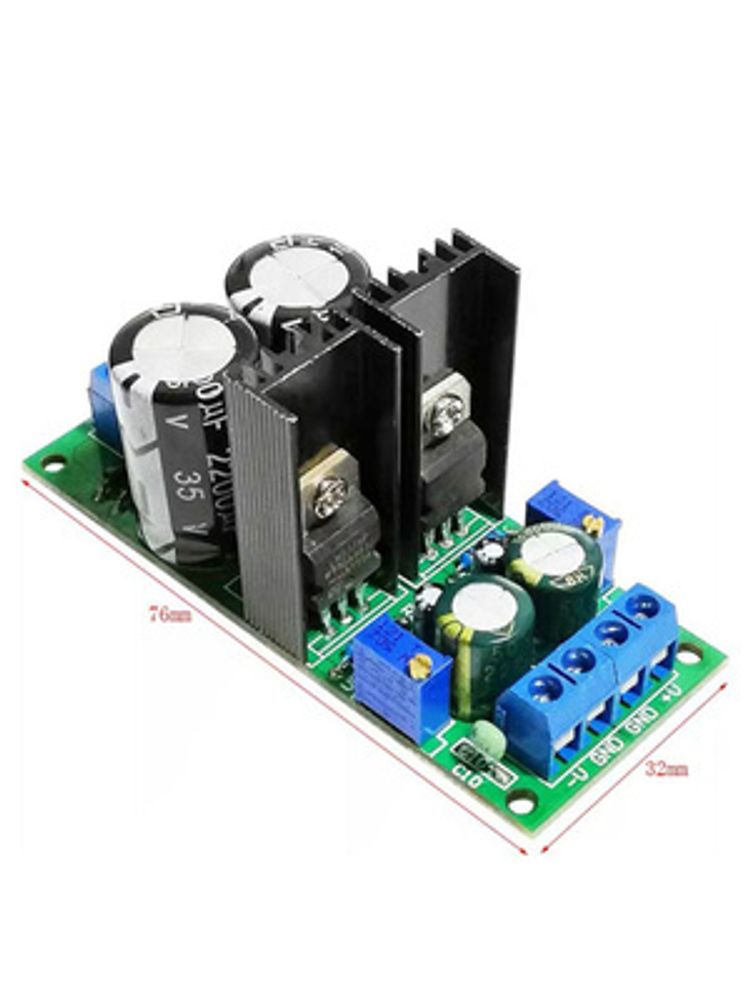

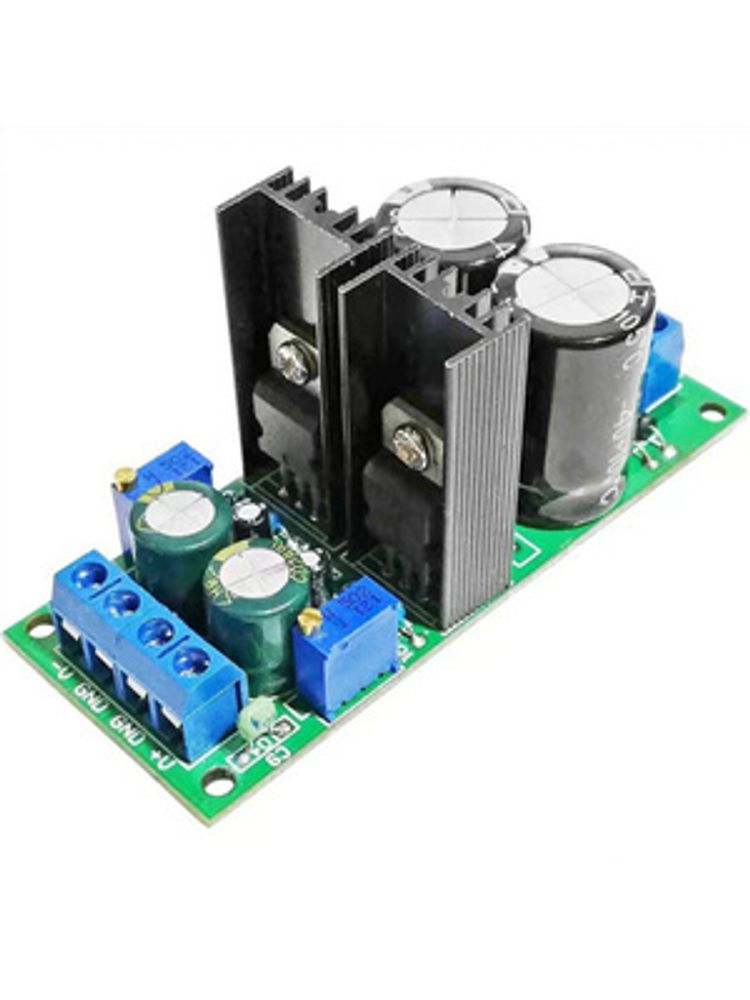

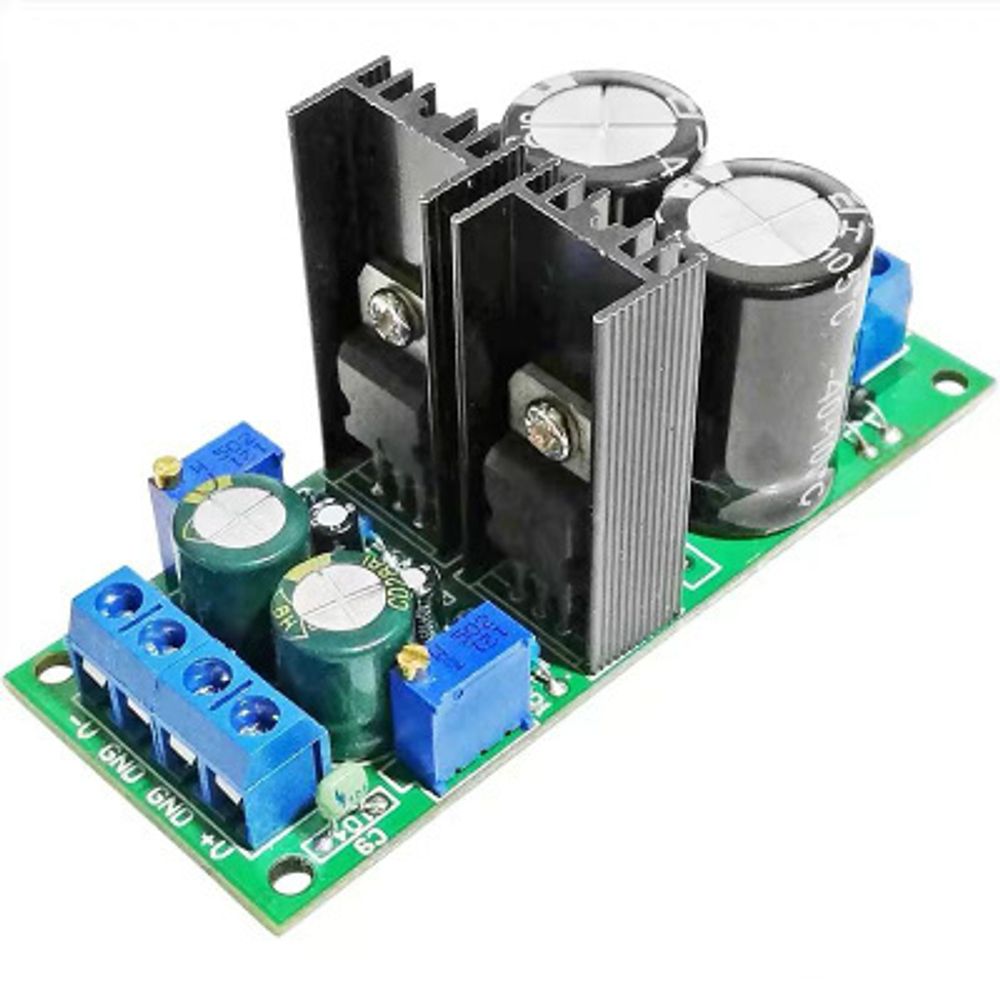

AC GND AC: Этот разъем имеет три порта: верхний и нижний порты для ввода переменного тока (AC) и средний порт для заземления (GND).

Конденсаторы фильтрации положительного и отрицательного напряжения 2200uF/50V: Эти конденсаторы обладают большой емкостью, что позволяет эффективно фильтровать переменные составляющие в положительных и отрицательных источниках питания. В общем, чем больше емкость конденсатора, тем лучше его фильтрующие свойства.

C3, C4: Эти конденсаторы предназначены для фильтрации высокочастотных помех на входе положительного и отрицательного напряжения.

Многие схемы стабилизации напряжения не включают эти конденсаторы, что приводит к тому, что высокочастотные "выбросы" напряжения не фильтруются и могут вызвать помехи в цепи. В данной схеме эти конденсаторы используются, так как они обладают стабильной и экономичной емкостью (CL), предотвращая возникновение помех.

Эти два конденсатора, вместе с двумя фильтрующими конденсаторами большой емкости (2200uF/50V), формируют входной фильтр напряжения. Низкочастотные импульсы помех фильтруются конденсаторами большой емкости, а высокочастотные помехи — конденсаторами малой емкости C3 и C4.

VR1, VR2: Эти два потенциометра предназначены для точной настройки выходного напряжения. С их помощью можно регулировать положительное и отрицательное выходное напряжение.

3: Входное напряжение постоянного тока должно быть ниже 35В.

4: Диапазон выходного напряжения:

Положительный выход: 1.25В - 35В

Отрицательный выход: -1.25В - 35В
