Диапазон выходного напряжения USB-порта можно регулировать от 1 до 24 В, а не только 5 В, как это обычно бывает. Перед подключением устройства важно проверить параметры порта, так как мы не несем ответственности за возможные повреждения.

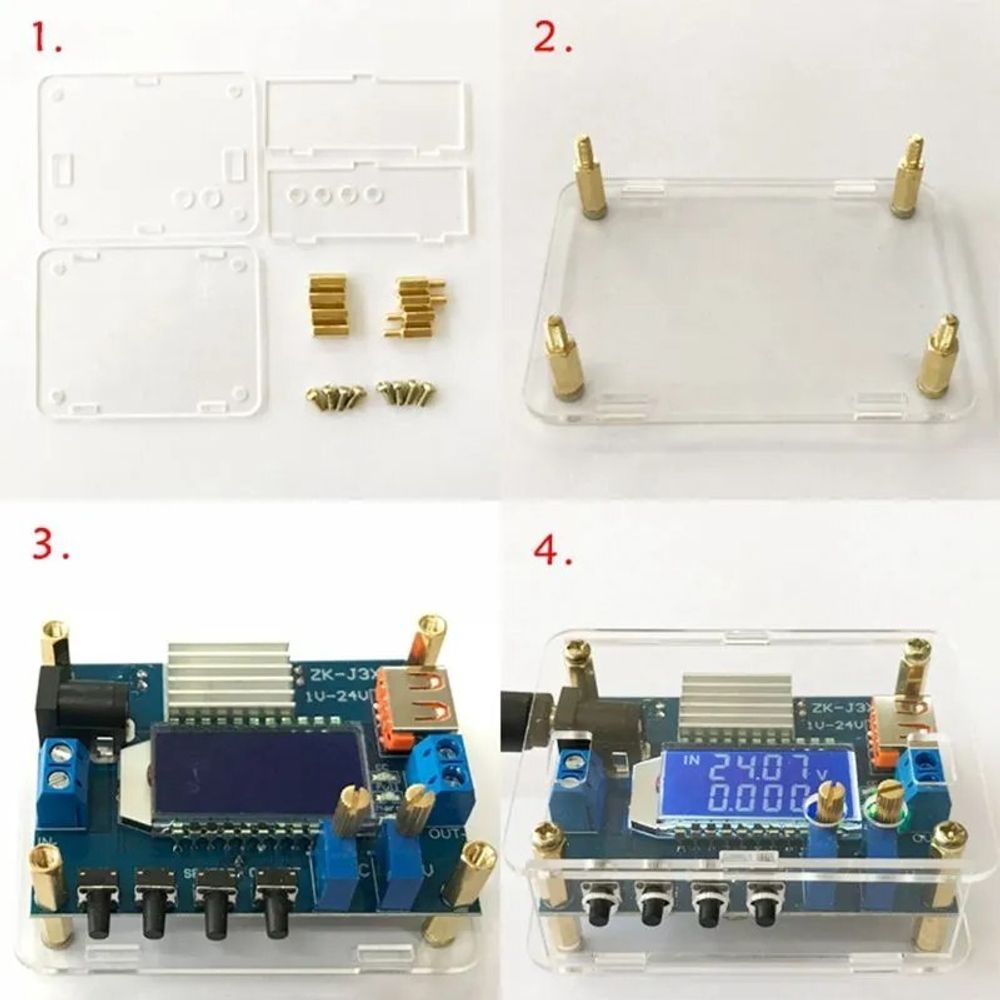

В комплекте с модулем идут винты для крепления радиатора и другие детали, которые нужно собрать самостоятельно. Это устройство работает только с постоянным током (DC), его нельзя подключать к переменному току (AC) напрямую или через трансформатор.
Для правильной работы входное напряжение должно быть на 2 В выше, чем выходное. Если не удается настроить выходное напряжение, это может быть связано с тем, что регулятор (потенциометр) установлен на максимум. В этом случае его нужно повернуть против часовой стрелки для уменьшения.
Основные особенности:
Удобная настройка: Можно регулировать напряжение и ток без использования инструментов.
Высокая точность: Автоматическая калибровка напряжения и тока с точностью до 0,01 В для напряжения и 0,001 А для тока.
Защита от поломок: Защита от обратного подключения, коротких замыканий и перегрузок по току. Можно напрямую подключать к аккумулятору без дополнительных диодов.

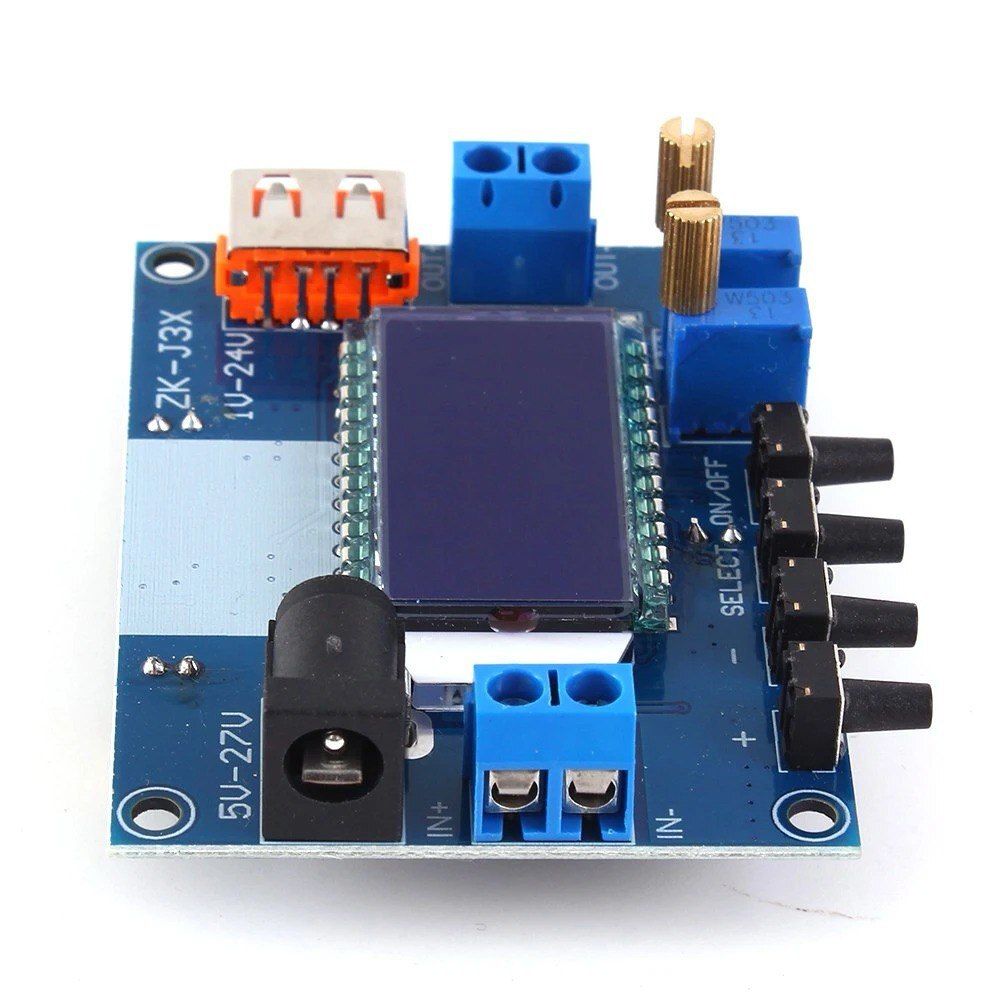

Интерфейсы: Имеется стандартный разъем DC 5,5 мм и USB-выход с регулируемым напряжением.
Дополнительные параметры: Отображает емкость, входное и выходное напряжение, ток и мощность.
Важные технические параметры устройства:
Входное напряжение: 5-27 В. Важно, чтобы входное напряжение было на 2 В выше, чем требуемое выходное. Например, для получения 5 В на выходе, входное напряжение должно быть больше 7 В. Если выходное напряжение не регулируется, попробуйте повернуть потенциометр против часовой стрелки до 20 раз.
Выходное напряжение: 1-24 В постоянного тока. Если выходное напряжение превышает 24,5 В, система автоматически отключится, и на дисплее появится сообщение "OV". Чтобы восстановить работу, нужно понизить напряжение и нажать кнопку "ON/OFF".
Выходной ток: Максимальный ток — 3 А, но рекомендуется использовать не более 2,5 А для предотвращения перегрева. В режиме постоянного напряжения выходной ток изменяется автоматически в зависимости от нагрузки. Если ток превышает 3 А, модуль отключится, и появится сообщение "OC". Чтобы устранить проблему, уменьшите нагрузку и нажмите "ON/OFF".
Выходная мощность: Не более 30 Вт. При превышении этой мощности устройство автоматически отключится (на дисплее появится "OP"). После снижения нагрузки нужно нажать "ON/OFF".
Точность отображения напряжения: Разрешение — 0,01 В, с заводской точностью ± 0,1 В. Это значение можно откалибровать вручную.
Точность отображения тока: Разрешение — 0,001 А, диапазон от 0 до 3 А, с заводской точностью ± 0,05 А. При токе меньше 0,05 А может наблюдаться повышенная погрешность, а токи меньше 10-40 мА могут не отображаться.
Дисплей емкости: Разрешение 0,0001 Ач, диапазон до 99,99 Ач. После отключения питания данные сохраняются, а при превышении 99,99 Ач необходимо вручную сбросить значение, нажав кнопку "−".
Эффективность преобразования: Менее 95%.
Рабочий ток: Около 30 мА.
Защита от обратного подключения: Да, защита от обратного подключения на входе обеспечена.
Защита от обратного тока на выходе: Да, модуль можно напрямую подключать к аккумулятору для зарядки без необходимости в диодах. Однако, по завершении зарядки аккумулятор может начать терять заряд, поэтому рекомендуется добавить диод в цепь.
Защита от короткого замыкания: Да, устройство защищено от коротких замыканий.
