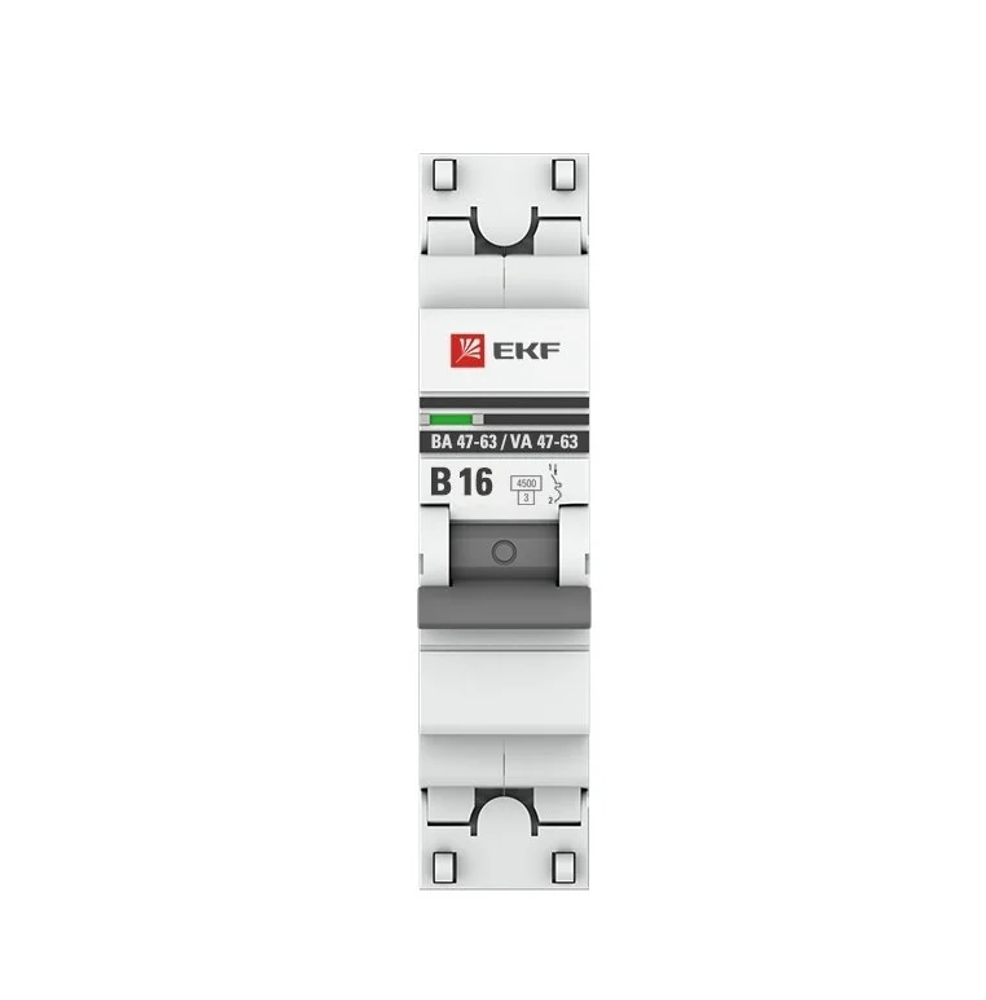

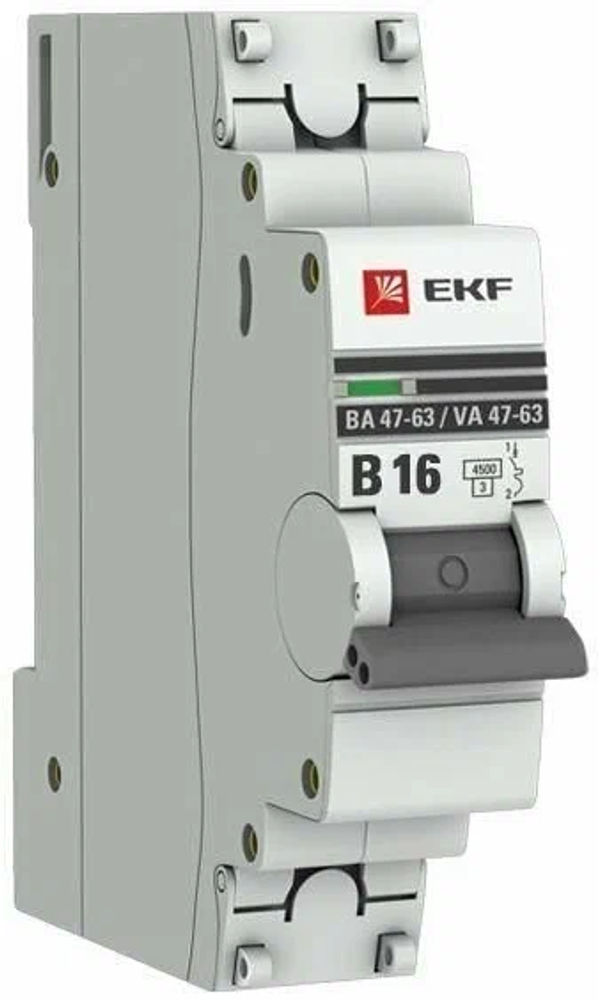

Автоматический выключатель для защиты от токов перегразки и короткого замыкания BA 47-63 (С) 16А 1Р EKF PROxima.
Автоматические выключатели ВА 47-63 4,5кА EKF PROxima являются механическими коммутационными аппаратами и соответствуют ГОСТ 50345-2010 с отключающей способностью 4.5 кА
Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам.
Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку. Диапазон рабочих температур от –25°С до +50°С.
Преимущества:
1. Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
2. Наличие монолитной лицевой панели.

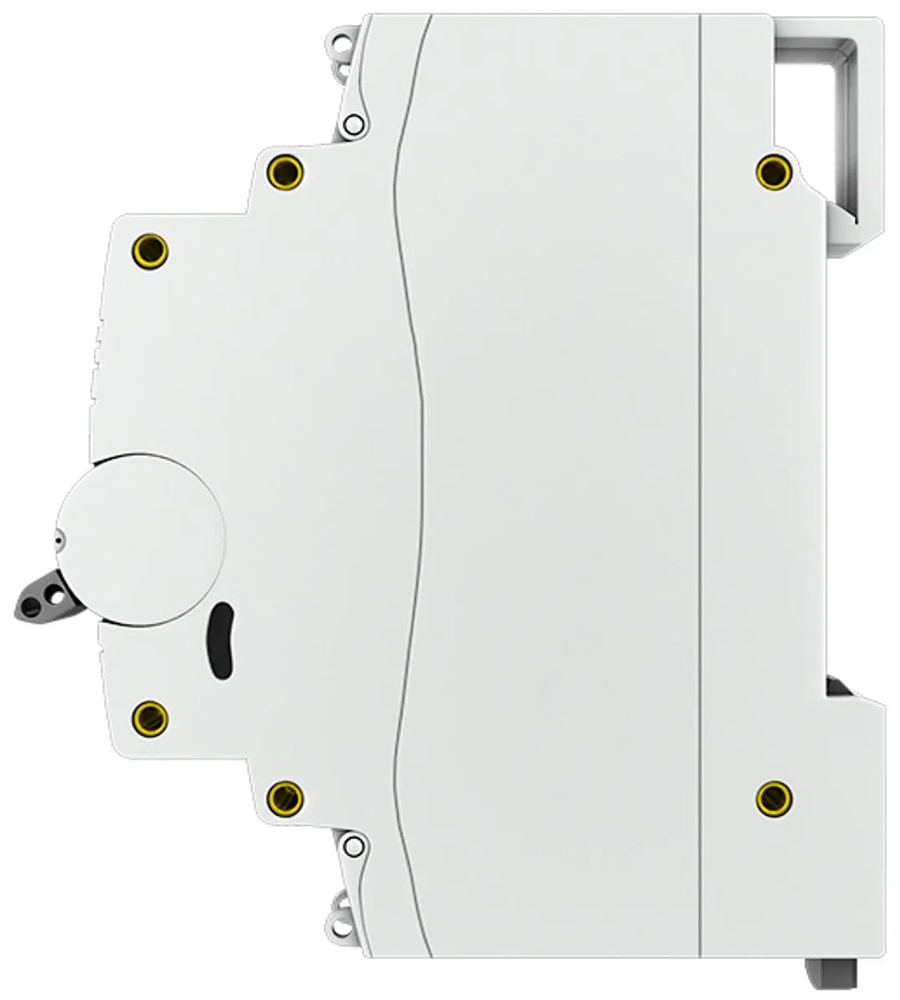

3. Повышенная жесткость корпуса — шесть заклепок.
4. Корпус имеет профильные углубления, что способствует естественной вентиляции для обеспечения охлаждения.
5. Cкругленные клеммы с насечками для надежного соединения с проводниками.
6. Наличие индикаторного окошка состояния контактов.
7. Автоматическая доводка рукоятки управления (эффект подпружинивания).
8. Двухпозиционный зажим на DIN-рейку.
Особенности эксплуатации и монтажа:
1. Присоединение.
2. Подключение дополнительных устройств.
- установка аварийного контакта АК-47 EKF PROxima (отверстие слева);
- установка блок-контакта БК-47 EKF PROxima (отверстие слева);
- установка расцепителя мин. и макс. напряжения РММ-47 EKF PROxima (отверстие справа);
- установка расцепителя независимого РН-47 EKF PROxima (отверстие справа).
***
Характеристики срабатывания выключателей ВА 47-63 4.5 кА
В - срабатывание электромагнитной защиты между 3- и 5-кратным значением номинального тока.
С - срабатывание электромагнитной защиты между 5- и 10-кратным значением номинального тока.
D - срабатывание электромагнитной защиты между 10- и 14-кратным значением номинального тока.
