Технические характеристики WS2812B:

Размер - 5х5 мм

Частота ШИМ - 400Гц

Напряжение питания - 5В

Потребление при нулевой яркости - 1 мА на светодиод

Потребление при максимальной яркости - 60 мА на светодиод

Цветность: RGB, 256 оттенков на канал, 16 миллионов цветов

Размер данных - 24 бита на светодиод

Скорость передачи данных - 800 кГц

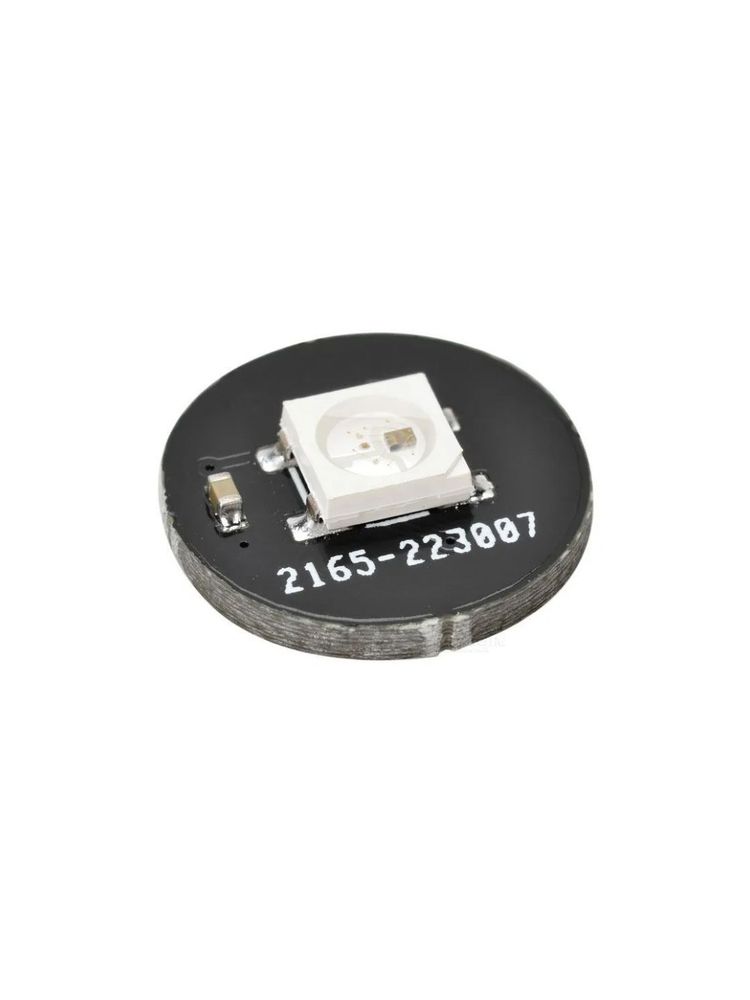

WS2815b адресный светодиод полноцветный с черным верхом. Корпус SMD 5050. Адресные светодиоды представляют из себя сборку светодиодных кристаллов и схему управления с Шим контроллерами каждого канала и адресной шины I2C. Не стоит пугаться такой системы, управлять такими светиками на самом деле довольно просто. Не вникая в дебри устройства кристалла рассмотрим принцип действия светодиода WS2812b. Питание всей цепочки светодиодов составляет 5В. Помимо питающих, на чипе светодиода есть еще два вывода- вход и выход данных. Пакет данных на один светодиод составляет 24бита, по 8бит на каждый цвет. В эти данные входят значения яркости каждого цвета. Чип, приняв свои 24 импульса, отдает следующие данные светодиоду, подключенному вторым в цепочке, и так далее, пока поступают данные. Прекращение поступления данных на время более 50мкс означает комманду выполнения полученных данных. В простейщем случае, светодиод можно проверить, подключив питание и коснувшись пальцем к выводу входа. Если уровень наведенного сигнала от сотовых вышек, импульсных блоков питания и других помех будет достаточно силен, светодиод заморгает случайным светом. Управлять цепочкой адресных светодиодов можно с помощью Arduino, микроконтроллера или схемы на логических элементах. Поняв принцип работы модуля WS2812b это будет не сложно реализовать. Область применения модулей адресных светодиодов довольно широка, учитывая универсальность управления. Это и дизайнерские решения, и гирлянды, и рекламные экраны, которые вы не раз видели у торговых центров.
