Набор для самостоятельной сборки и пайки "Электронный радиоприемник с корпусом и ЖК экраном"
Купить в 1 клик
Добавить в избранное
9V KIT радиоприёмник Набор для самостоятельной сборки и пайки опытных пользователей "Электронный радиоприемник с корпусом и ЖК экраном"
Выбрать
    Описание
    Отзывы
    Описание

    Эта модель приемника имеет рабочее напряжение 5 В постоянного тока и поддерживает питание USB от компьютера и мобильное зарядное устройство. Радиоприемник использует цифровую настройку и регулятор громкости. Более удобно искать радиостанции и регулировать громкость.



    Характеристика радиоприемника:

    Диапазон частот: 87-108 МГц

    Точность частоты: 0.1 МГц

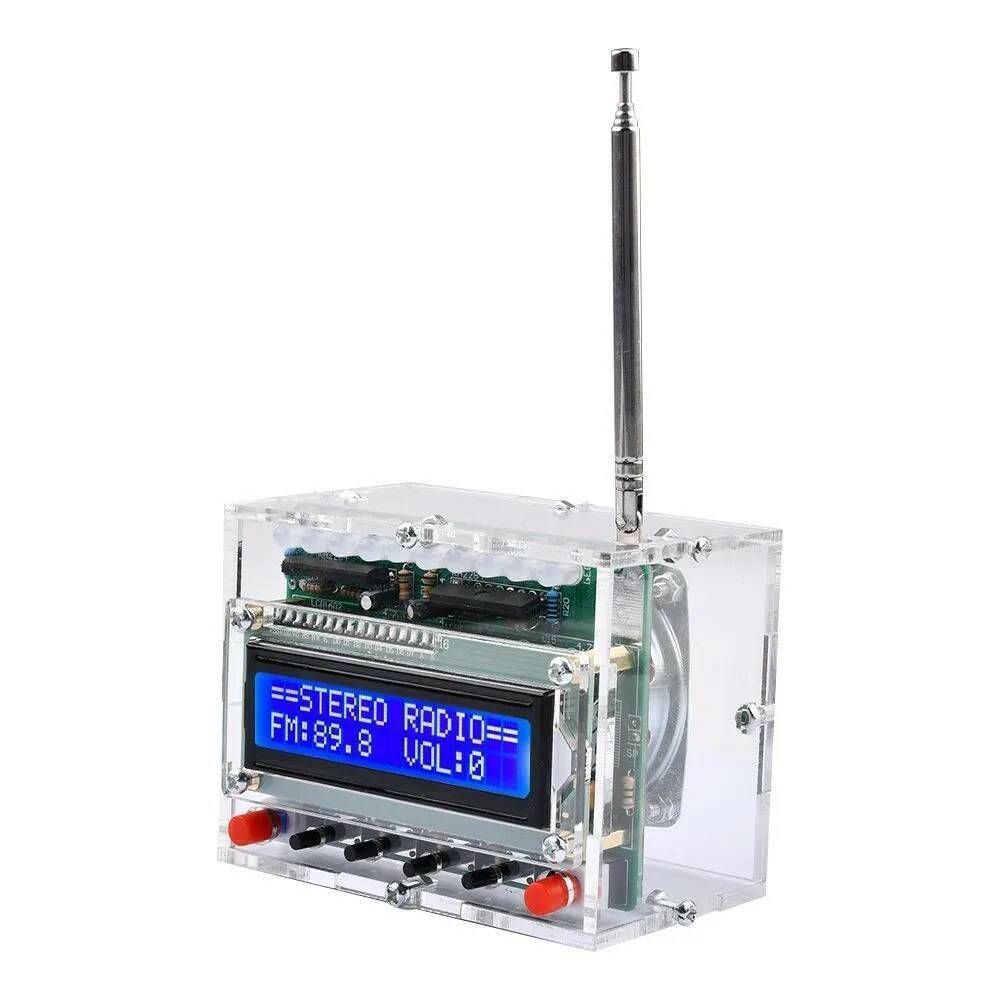

    Размер корпуса: 90*70*55 мм

    Рабочее напряжение: 5В DC (постоянное напряжение)

    Выходная мощность: 5Вт

    Выходной канал: Моно

    Дисплей: LCD1602

    Эквивалентный уровень шума: >= 30 дБ

    Рабочая температура:-40 ℃ ~ 85 ℃

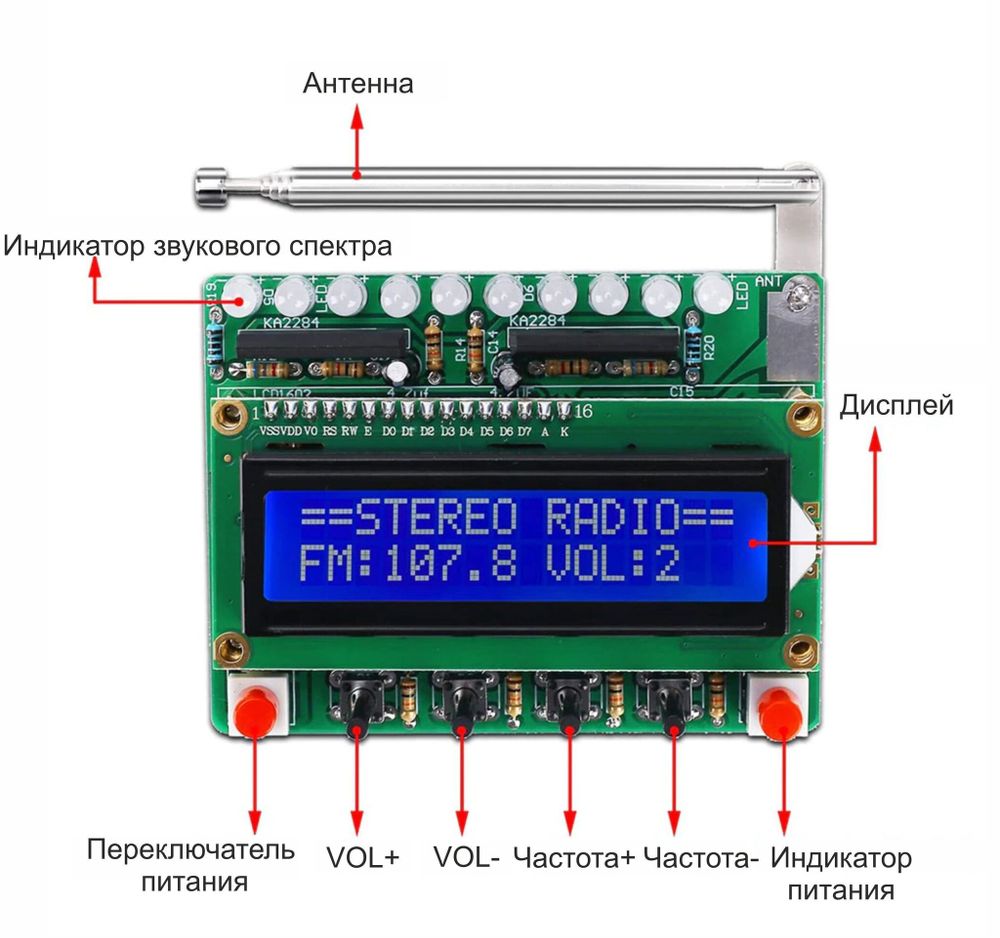

    Методы использования:

    1. Нажмите Левую кнопку, чтобы включить/выключить источник питания.

    2. Нажмите правую кнопку для включения/выключения индикатора спектра.

    3. Нажмите S + или S-для регулировки громкости.

    4. Нажмите P + или P-для регулировки частоты приема и fm-станции.

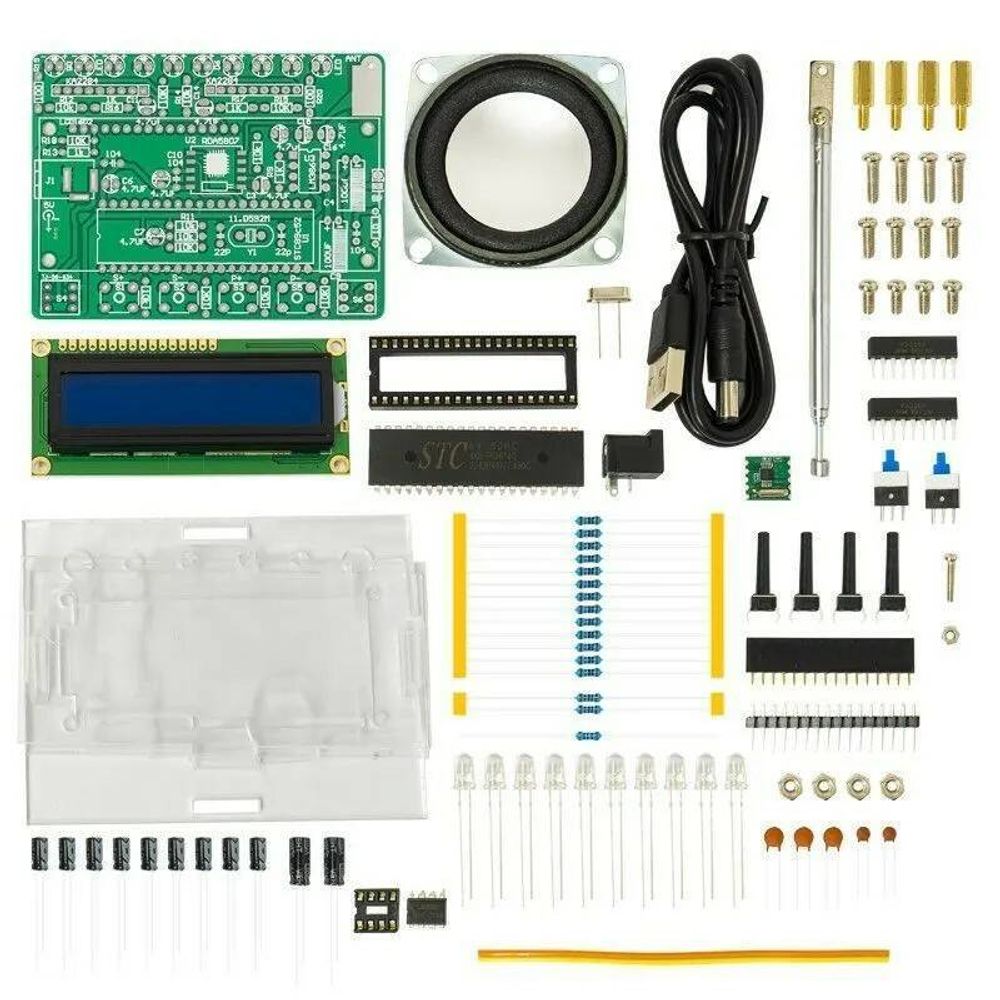

    Инструкция по пайке (для удобства):

    1. Необходимо припаять модуль приёмника (RDA5807) и резисторы (номиналы резисторов указаны на плате)

    2. Следующим необходимо припаять конденсаторы (электролитические и керамические (также номиналы конденсаторов указаны на плате). Электролитические конденсаторы полярные (соответственно, длинная ножка (+), короткая (-).

    3. Следующим этапом нужно припаять держатели для микросхем.

    4. Следующим этапом нужно припаять KA2284 (индикатора уровня сигнала)

    5. Следующим этапом в любом порядке нужно припаять светодиоды, кнопки и разъем питания



    Для работы вам понадобятся: паяльник, мультиметр и флюс для пайки. Все детали для пайки указаны на плате. Все детали припаиваются с одной стороны платы. Микросхемы припаиваются согласно положению на плате. Инструкция в комплекте
