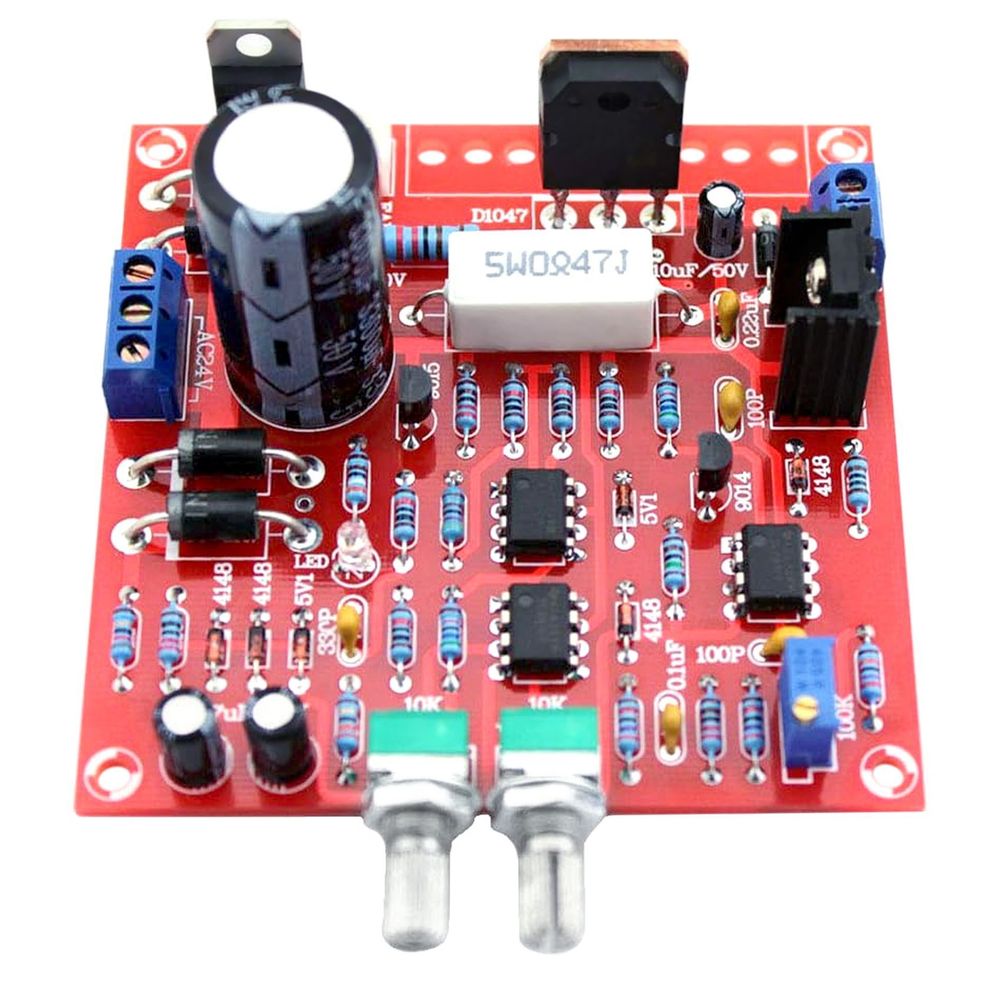

Электронный конструктор служит основной частью конструкции для сборки модели лабораторного источника напряжения и тока с диапазонами выходных параметров 0~30В и 2mA~3А.

Плата запитывается от отдельно приобретаемого преобразователя 220В на 24В переменного тока (трансформатора), а также нуждается в системе активного охлаждения силового контура, состоящей из отводящего тепло радиатора.

Прибор может быть установлен в любой подходящий по размерам корпус (например, от старого блока питания ПК).

В первую очередь это прекрасная возможность потренироваться в практических навыках пайки и монтажа, умении осуществлять грамотный подбор комплектующих для оснащения электроприбора, изготавливаемого в индивидуальном варианте.

Во-вторых, конструирование лабораторного блока питания по частям, вместе с подробным разбором и настройкой схемы силового устройства, позволит пополнить копилку теоретических знаний сформированным детальным представлением о принципах его работы.

Регулировка блока осуществляется линейным способом, где излишек энергии рассеивается просто на регулирующем элементе.

Практически полное отсутствие пульсаций, нет необходимости в конденсаторах на выходе

Характеристика:

Входное напряжение — 24 Вольта переменного тока

Выходное напряжение регулируемое — 0-30 Вольт постоянного тока.

Выходной ток регулируемый — 2мА — 3А

Пульсации выходного напряжения — 0.01%

Размеры печатной платы — 80х80мм

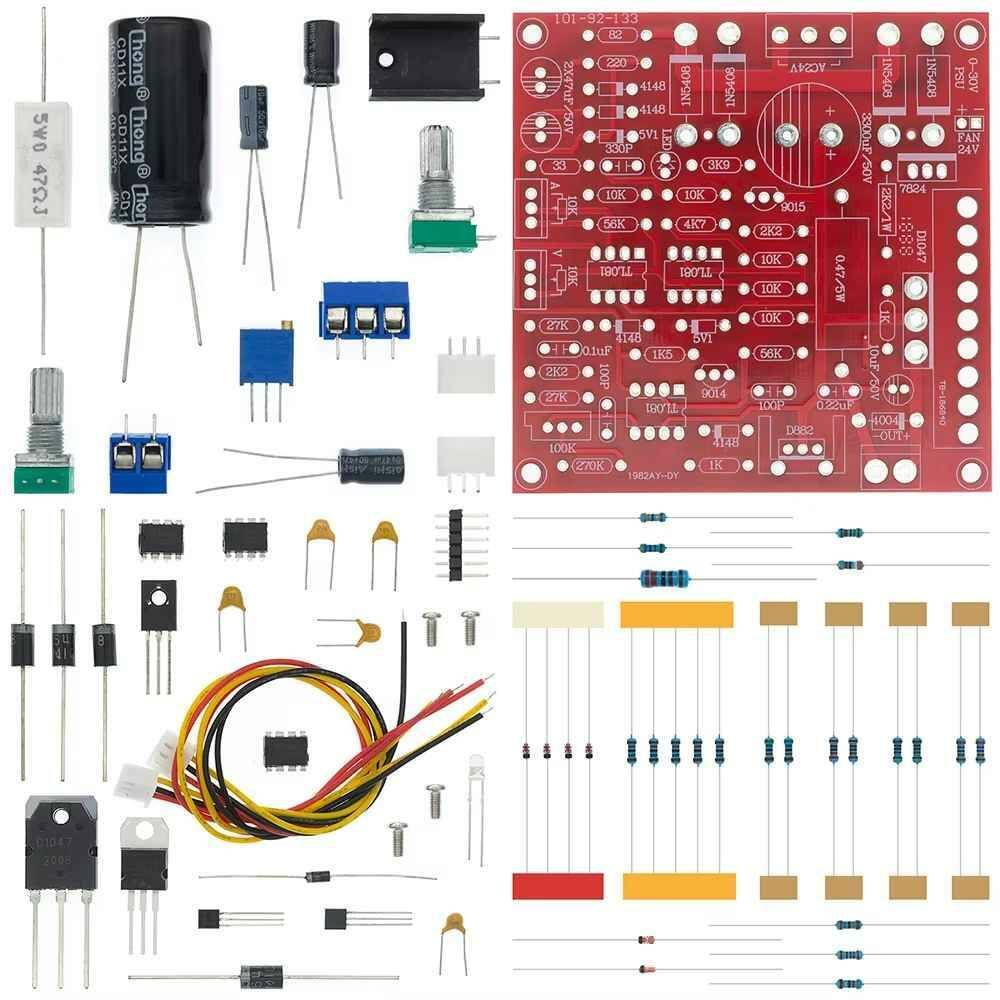

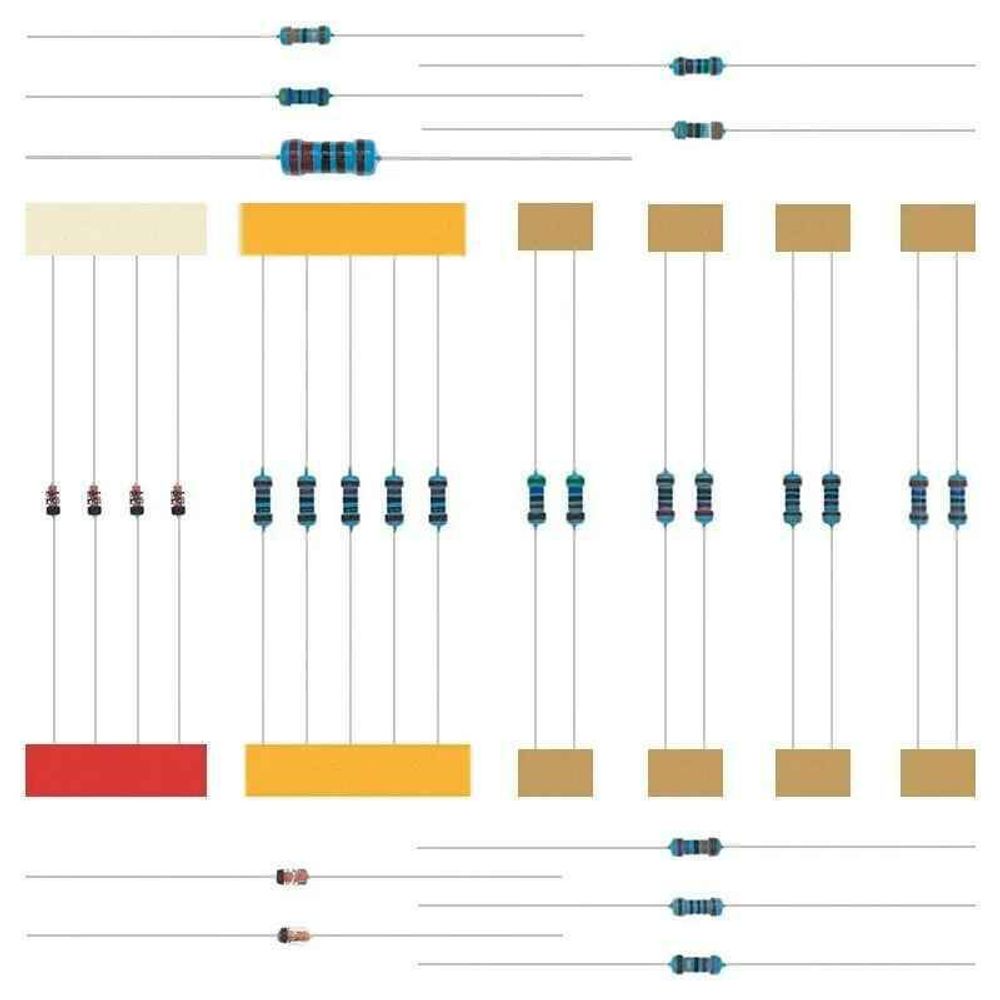

В комплекте:

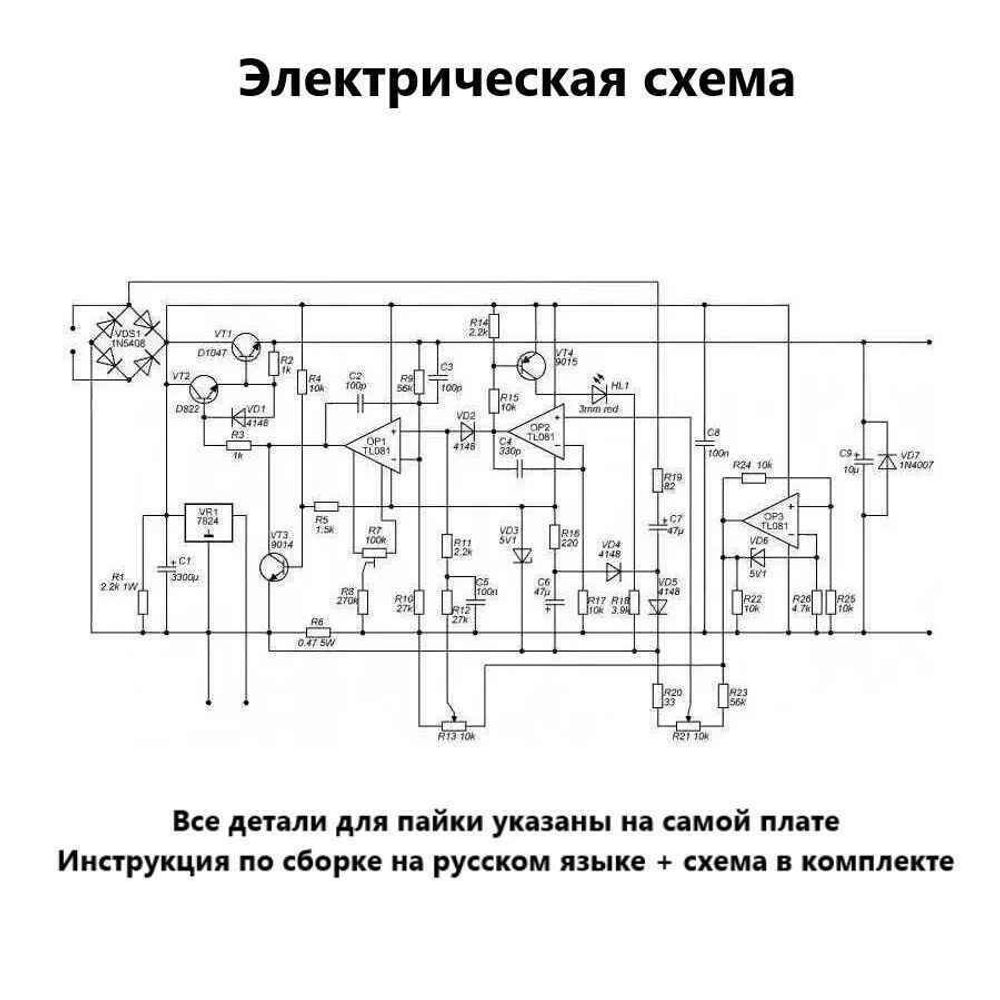

Входной диодный мост и фильтрующий конденсатор

Силовой регулирующий узел на транзисторах VT1 и VT2.

Защита на транзисторе VT3, отключающая выход, пока питание операционных усилителей не будет нормальным

Стабилизатор питания вентилятора, построен на микросхеме 7824.

Резисторы R16, R19, C6, C7, VD3, VD4, VD5, узел формирования отрицательного полюса питания операционных усилителей. Из-за наличия этого узла БП не будет работать просто от постоянного тока, необходим именно вход переменного тока с трансформатора.

С9 выходной конденсатор, VD9, выходной защитный диод.
