Стабилизатор на КР142ЕН5А с регулируемым выходным напряжением.

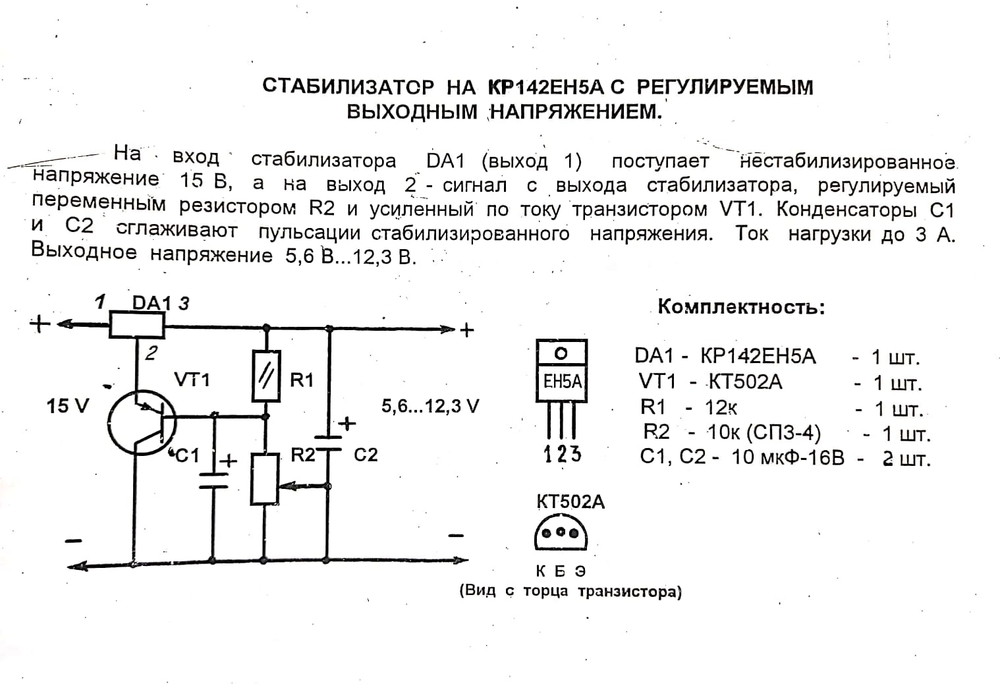

На вход стабилизатора DA1 (выход 1) поступает нестабилизированное напряжение 15 В, а на выход 2 сигнал с выхода стабилизатора, регулируемый переменным резистором R2 и усиленный по току транзистором VT1. Конденсаторы С1 и С2 сглаживают пульсации стабилизированного напряжения. Ток нагрузки до 3 А. Выходное напряжение 5,6 В...12,3 В.
